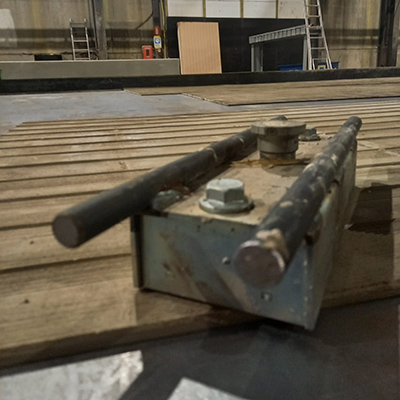

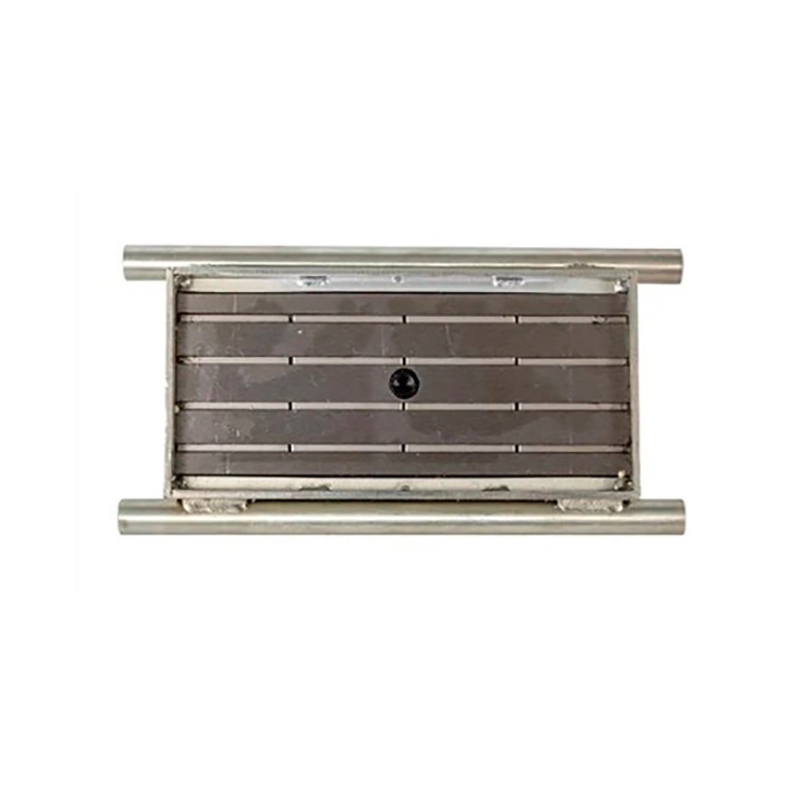

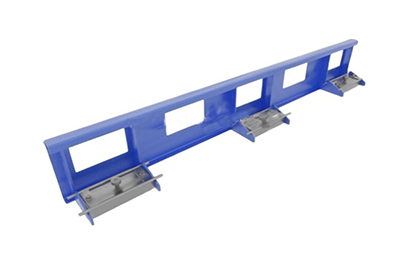

El imán de encofrado de varillas laterales (con caja magnética para varillas laterales) es un dispositivo magnético permanente conmutable, diseñado específicamente para sujetar los encofrados laterales en plantas de hormigón prefabricado. Su núcleo consta de un potente imán de NdFeB, una carcasa de acero y una (o dos) varillas laterales soldadas. Las varillas laterales tienen roscas M12/M16/M20 y se pueden enganchar directamente en las ranuras de los encofrados laterales de acero, madera o aluminio. Al presionar el botón superior, se cierra el circuito magnético, generando instantáneamente una fuerza de succión vertical de 450-2500 kg, que fija firmemente el encofrado lateral a la mesa de encofrado de acero. Un ligero toque del botón con una palanca desconecta el circuito magnético, permitiendo que todo el encofrado se mueva a la siguiente sección del molde, sin necesidad de pernos, soldaduras ni agujeros.
Número de artículo :
Shuttering Magnet Of Side RodsOrden (MOQ) :
1Origen del producto :
chinaPlazo de entrega :
7-10daysImán de encofrado de varillas laterales

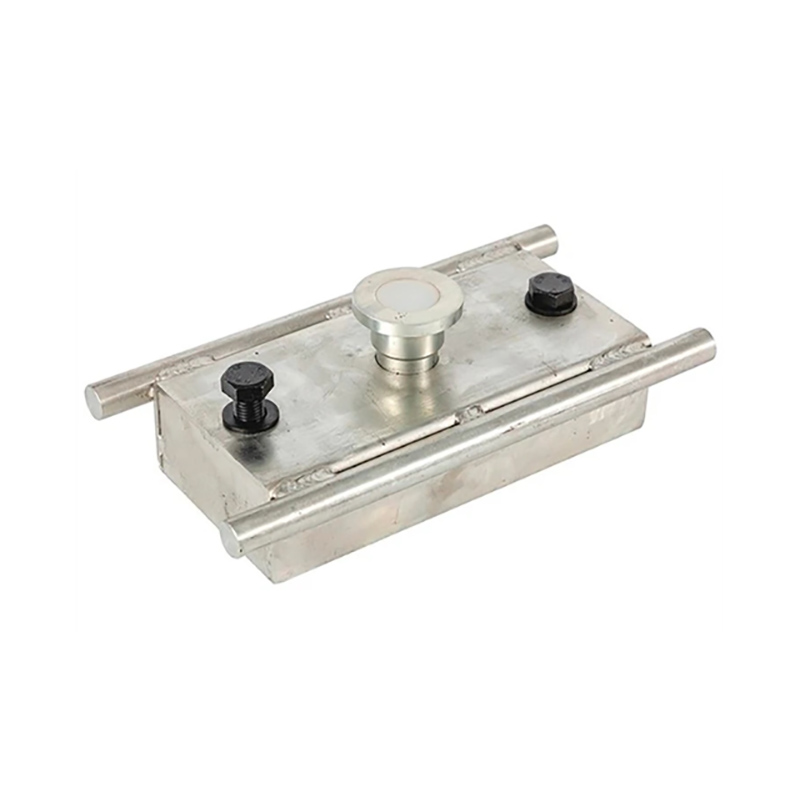

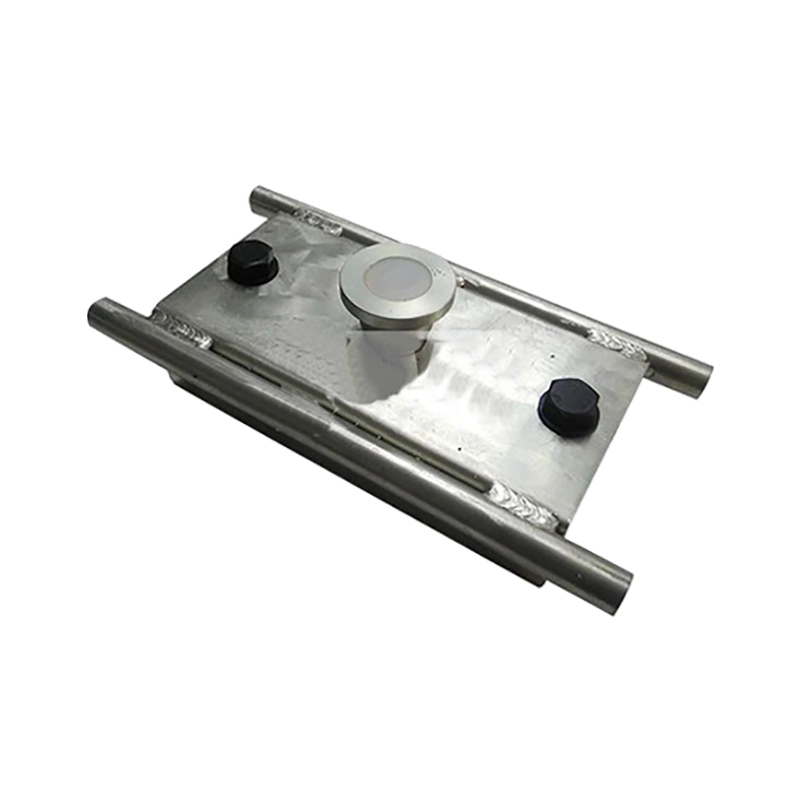

Los imanes de botón de empuje-tracción para hormigón prefabricado son una solución de fijación magnética estándar para fijar marcos prefabricados a encimeras de acero. Se utilizan ampliamente con marcos de acero, madera o contrachapado, con o sin adaptadores adicionales. Estos imanes de empuje-tracción, con vástago de doble cara, se pueden insertar directamente en marcos de acero sin necesidad de adaptadores adicionales. Cuentan con una carcasa de acero y un vástago de acero soldado, además de un sistema magnético integrado con botón de resorte conmutable. Gracias a los imanes de neodimio de última generación, proporcionan una sujeción fuerte y duradera, evitando que el marco se deslice y se mueva.
Nota: Para maximizar la fuerza magnética, asegúrese de retirar cualquier residuo, como hormigón roto y clavos, de debajo de los imanes antes de la instalación. Antes de presionar el botón con resorte, coloque el imán correctamente, permitiendo que los vástagos laterales descansen sobre los huecos del marco. No se requiere soldadura ni atornillado adicional. Las operaciones posteriores solo requieren el botón de empuje y tracción. Después del desmoldeo, es preferible soltar el botón con una herramienta de palanca específica.
Ventajas principales:
Calidad alemana, reducción del precio del 50 %: núcleo completamente inspeccionado, tasa de desmagnetización de 10 años <3%
Tamaño más pequeño, mayor capacidad de carga: un tamaño compacto de 170 × 60 × 40 mm proporciona 450 kg de fuerza de succión, un 40 % más liviano que las cajas magnéticas tradicionales.
Adaptador universal, talla única: los adaptadores estándar M12/M16/M20 permiten una fácil conversión entre moldes de madera, aluminio y acero.
Con resorte, resistente a golpes y a prueba de errores: el mecanismo de retorno por resorte patentado garantiza resistencia a las vibraciones incluso con vibraciones de alta frecuencia.
Sin mantenimiento, fácil de limpiar: la carcasa sellada con láser elimina la lechada de cemento con una simple pasada.

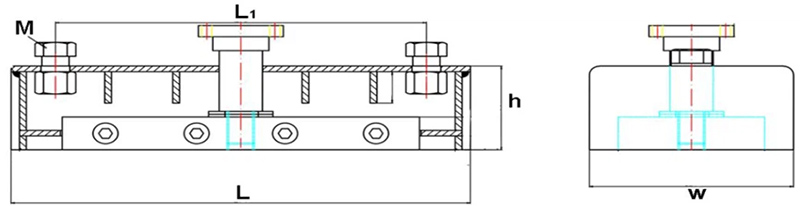

Especificación del imán de encofrado de las varillas laterales
| NÚMERO DE ARTÍCULO | L | W | h | L1 | M | Fuerza adhesiva | Peso neto |
| mm | mm | mm | mm | kg | kg | ||
| LSC SM-450 | 170 | 60 | 40 | 136 | M12 | 450 | 1.8 |
| LSC SM-600 | 170 | 60 | 40 | 136 | M12 | 600 | 2 |
| LSC SM-900 | 280 | 60 | 40 | 246 | M12 | 900 | 3 |
| LSC SM-1350 | 320 | 90 | 60 | 268 | M16 | 1350 | 6.5 |
| LSC SM-1500 | 320 | 90 | 60 | 268 | M16 | 1500 | 6.8 |
| LSC SM-1800 | 320 | 120 | 60 | 270 | M16 | 1800 | 7.5 |
| LSC SM-2100 | 320 | 120 | 60 | 270 | M16 | 2100 | 7.8 |
| LSC SM-2500 | 320 | 120 | 60 | 270 | M20 | 2500 | 8.2 |
Componente principal: ¿Dónde se utiliza?
Al verter muros, columnas y vigas de hormigón, primero se utilizan dos paneles de encofrado paralelos (generalmente de acero) para definir la forma y la separación deseadas. Para resistir la enorme presión lateral del hormigón y evitar que el encofrado se deforme o se desprenda, se utilizan varillas metálicas llamadas "tirantes" o "varillas laterales" para unir y asegurar ambos paneles.
Los "Imanes de Encofrado de Varillas Laterales" son dispositivos que se utilizan para asegurar los extremos de estas varillas.
Escenario de aplicación: ¿Quién lo necesita más?
Complejos comerciales y proyectos residenciales de gran escala: Obras con plazos de ejecución estrictos y que requieren una rápida rotación del encofrado.
Los proyectos de infraestructura, como puentes, túneles y presas, utilizan grandes cantidades de encofrado y plantean exigencias extremadamente altas en materia de seguridad y eficiencia.
Plantas de componentes prefabricados: En líneas de producción estandarizadas y repetitivas, el encofrado magnético maximiza sus ventajas de eficiencia.
En las plantas de prefabricados de hormigón, ¿aún tienes problemas con los siguientes problemas?
Las fijaciones con tornillos y pernos requieren al menos 2 horas para su montaje y desmontaje, lo que genera elevados costes de mano de obra.
Las vibraciones de alta frecuencia de la mesa vibratoria provocan el desplazamiento del encofrado lateral, lo que genera una tasa de reelaboración superior al 5 % para las tolerancias dimensionales de los componentes.
La perforación repetida de encofrados de acero genera una tasa de desperdicio de hasta un 30 % al año, lo que incrementa los costos ocultos.
Es por esto que los imanes de encofrado de varillas laterales son los favoritos entre los gerentes de proyectos y los trabajadores.
Cómo utilizar los imanes de encofrado de barra lateral
Coloque la caja magnética de fijación de hormigón prefabricado en la ubicación designada. Presione el interruptor y la caja magnética se fijará a la plataforma de encofrado. Use una palanca especial para levantar el interruptor. Esto aumenta la distancia entre el conjunto magnético y la plataforma de encofrado, liberando la fijación. Se pueden usar tornillos de fijación para asegurar diversos tipos de barras laterales y abrazaderas.
¿Cómo elegir un encofrado magnético fiable y de alta calidad?
Fuerza magnética: confirme si la fuerza de extracción máxima puede cumplir con los requisitos de presión lateral del concreto de su proyecto.
Material y artesanía: La carcasa exterior debe estar hecha de acero de alta resistencia y resistente a la corrosión, y los imanes internos deben estar bien protegidos para evitar impactos y roturas.
Marca y reputación: Elija una marca con numerosos casos de éxito y una sólida reputación en la industria para obtener una mayor garantía de calidad y servicio posventa.
