Imanes de encofrado frente a fijación con tornillos: ¿Qué sistema de encofrado es mejor?

En la industria del hormigón prefabricado, el método de fijación del encofrado es un factor crítico que influye directamente en la eficiencia de la producción, la precisión de los componentes y los costes operativos. Actualmente, dos tecnologías lideran una revolución en la eficiencia: los imanes de encofrado y la fijación tradicional con tornillos y pernos. Este artículo ofrece una comparación práctica y exhaustiva de estas dos soluciones.

Imanes de obturaciónUna revolución de la eficiencia

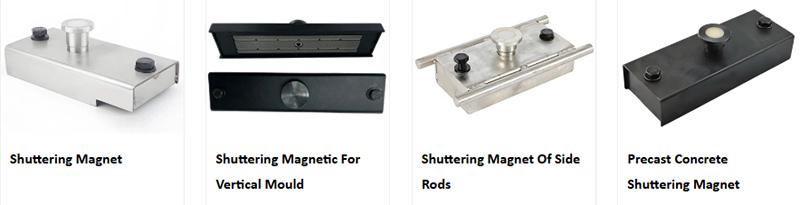

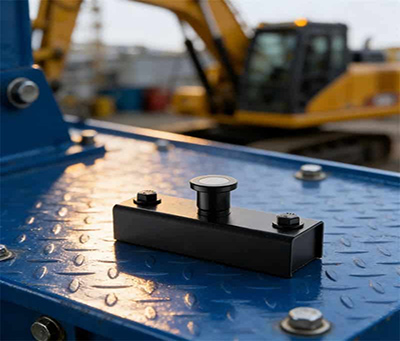

Un imán de encofrado es una herramienta de fijación rápida diseñada específicamente para la producción de hormigón prefabricado. Se podría describir como un "superimán" con interruptor de encendido/apagado. Este dispositivo de sujeción magnética suele constar de un imán permanente de neodimio-hierro-boro (NdFeB) de tierras raras, encapsulado en una carcasa de acero. Su función principal es fijar temporalmente el encofrado a una base o mesa de acero antes de verter el hormigón.

Ventajas clave

1. Aumento del 70 % en la eficiencia de instalación: A diferencia de la fijación tradicional con tornillos, que suele requerir taladrar, soldar o apretar tuercas manualmente, basta con colocar un imán de encofrado sobre la mesa de encofrado de acero. Al accionar el interruptor, se genera una fuerza de sujeción inmediata que oscila entre 450 kg y más de 3100 kg. Un solo operario puede completar la operación al instante, sin necesidad de herramientas auxiliares.

2. Sin daños en la mesa de encofrado de acero: La fijación con tornillos requiere taladrar o soldar la mesa. Con el tiempo, esto deteriora la superficie de la mesa, comprometiendo la planitud de los componentes futuros. La adsorción magnética evita por completo los daños mecánicos, prolongando significativamente la vida útil de la mesa de encofrado de acero, un activo valioso.

3. Mayor flexibilidad de producción: El mismo sistema magnético, utilizado con adaptadores de distintas alturas, permite alojar componentes de diferentes especificaciones en la misma bancada de acero. Esto elimina la necesidad de fabricar moldes a medida para cada variante de producto, una ventaja crucial para las plantas de prefabricación que procesan una amplia variedad de productos en lotes pequeños.

4. Retorno de la inversión (ROI) a corto plazo: Los datos del sector indican que el periodo medio de recuperación de la inversión para un sistema de imanes de obturación es de aproximadamente tres meses. Con un mantenimiento normal, su vida útil puede superar los tres años.

Limitaciones de uso:

• Sensibilidad a la temperatura: En general, las temperaturas de funcionamiento deben mantenerse por debajo de los 80 °C (176 °F), ya que el calor excesivo puede provocar la atenuación de la fuerza magnética.

• Requisitos de la superficie: La base de acero debe estar limpia y plana. Los espacios entre el imán y la base reducen significativamente la fuerza de sujeción. Por ejemplo, un espacio de tan solo 0,09 mm puede debilitar notablemente la atracción magnética.

• Costo inicial: El precio de compra inicial de un solo imán es más alto que el de un perno tradicional. Sin embargo, las ventajas operativas a largo plazo son sustanciales.

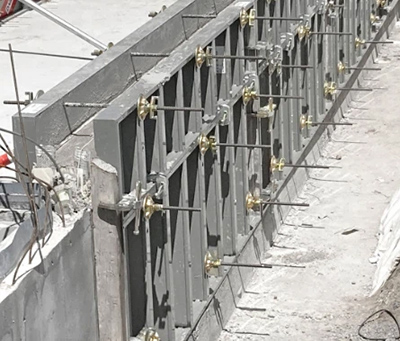

Fijación con tornillos: un método tradicional y fiable.

La fijación con tornillos es uno de los métodos tradicionales para asegurar el encofrado en la producción de hormigón prefabricado. Antes de la adopción generalizada de los sistemas magnéticos, muchas plantas utilizaban tornillos o pernos para fijar directamente los paneles del encofrado a las mesas de colada de acero. Estos elementos de fijación mecánica mantienen el encofrado firmemente en su lugar, evitando cualquier movimiento durante el vertido del hormigón y las vibraciones.

Ventajas clave

1. Adaptabilidad a cargas extremas: Para componentes ultra pesados ​​o situaciones con una presión lateral muy alta en el hormigón, el acoplamiento mecánico positivo del tornillo proporciona una fuerza de sujeción estable que no se ve afectada por la temperatura. En este ámbito, la tecnología magnética actual no puede competir plenamente.

2. Barrera de entrada de bajo costo: Los pernos y tuercas estándar son fáciles de conseguir y económicos. La inversión inicial es mucho menor que la de los sistemas magnéticos, lo que convierte la fijación con tornillos en una opción viable para plantas de prefabricados más pequeñas con capacidad de producción o capital limitados.

3. Alta resistencia ambiental: Los tornillos no se ven afectados por residuos de hormigón, aceite ni curado con vapor a alta temperatura. Su mantenimiento es relativamente sencillo.

Defectos inherentes

• Altos costos laborales: Asegurar un solo punto con un tornillo puede llevar entre 15 y 30 segundos. En el caso de un molde complejo, el tiempo acumulado puede ralentizar significativamente todo el ciclo de la línea de producción.

• Daños acumulados en la plataforma: Las perforaciones y soldaduras repetidas inevitablemente provocan una superficie irregular en la base de acero. Con el tiempo, esto puede requerir reparaciones importantes y costosas o el reemplazo completo de la base.

• Alta dependencia del trabajo manual: Se necesitan trabajadores cualificados para operar correctamente las llaves dinamométricas y garantizar un apriete uniforme y adecuado, lo que añade un nivel de complejidad y potencial de error humano.

Elegir la solución adecuada para sus necesidades

Escenarios en los que se prefieren los imanes de obturador:

• Producción a gran escala de paneles de pared y losas de piso prefabricadas estandarizadas.

• Fábricas con encofrados de acero de alto valor que requieren protección a largo plazo.

• Líneas de producción flexibles donde las especificaciones del producto varían con frecuencia, lo que requiere cambios rápidos de moldes.

• Fábricas de prefabricados inteligentes que apuestan por la automatización y buscan optimizar sus flujos de trabajo.

Escenarios en los que la fijación con tornillos sigue siendo la mejor opción:

• Aplicaciones que implican cargas extremas, como componentes de puentes ultrapesados ​​o piezas prefabricadas para centrales nucleares.

• Condiciones de funcionamiento con temperaturas de curado por vapor que superan sistemáticamente los 100 °C (212 °F).

• Fábricas de prefabricados de nueva creación que operan con presupuestos extremadamente limitados.

En conclusión, en la industria del hormigón prefabricado, los imanes de encofrado se están convirtiendo en la opción principal para numerosas aplicaciones. Su valor fundamental reside no solo en mejorar la eficiencia en un punto específico, sino también en proteger la estructura de acero del encofrado y permitir modelos de fabricación más flexibles. Para las plantas de prefabricación con una capacidad de producción anual superior a 50 000 metros cúbicos, el retorno de la inversión de un sistema de imanes suele materializarse en un plazo de tres a seis meses.

Sin embargo, la selección de tecnología siempre debe responder a las necesidades reales de producción. Un enfoque híbrido suele ser la mejor práctica: utilizar sistemas magnéticos para maximizar la eficiencia en componentes estándar, manteniendo la fijación con tornillos para aplicaciones especiales de alta resistencia como medida de seguridad. Esta estrategia de «magnético como principal, tornillo como secundario» aprovecha las ventajas de ambos métodos y se está convirtiendo en una práctica recomendada en la industria.
