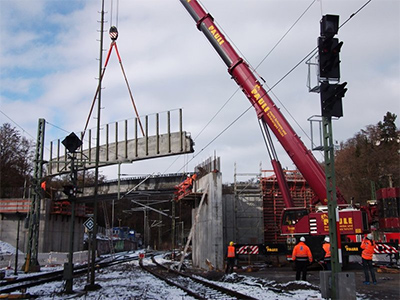

En edificios prefabricados, proyectos de puentes e incluso centrales nucleares, la elevación de componentes pesados ​​siempre ha sido un desafío fundamental para la seguridad y la eficiencia de la construcción. La soldadura tradicional de argollas de elevación o de cables de acero no solo requiere mucho tiempo, sino que también puede causar grietas en el hormigón debido a la fuerza desigual. Un dispositivo llamado Toma de elevación (manguito de elevación/manguito de elevación) se está convirtiendo silenciosamente en la "mano invisible de elevación" de la construcción industrializada moderna. ¿Cómo logra una elevación precisa? ¿Y por qué se le llama el "accesorio esencial" de los edificios modulares?

1. Zócalo de elevación: Más que un simple "anillo de hierro"

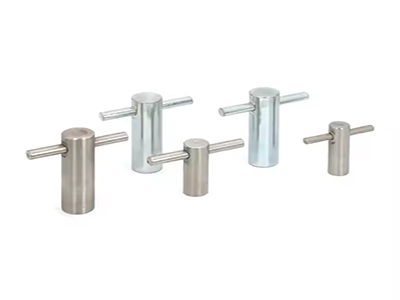

El conector de elevación es una interfaz de elevación estandarizada integrada en una estructura de hormigón o acero. Parece una simple funda metálica, pero esconde un diseño sofisticado. Puede transferir uniformemente varias toneladas o incluso cientos de toneladas de carga al cuerpo principal del componente mediante una conexión rápida con la eslinga de la grúa, lo que se considera la "navaja suiza" en el ámbito de la elevación pesada.

Se revela la estructura central

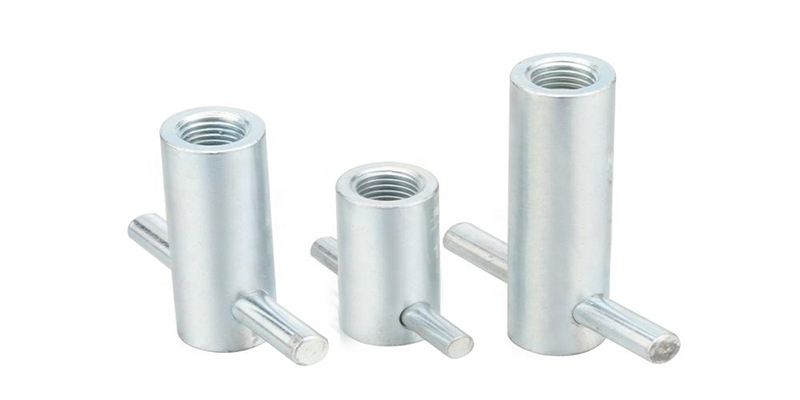

Cuerpo de manga "Acero y hierro"

- Material: acero de aleación de alta resistencia o acero inoxidable, galvanizado o rociado con una capa anticorrosión en la superficie, adecuado para entornos hostiles como humedad y niebla salina.

- Estructura interna: agujero roscado, ranura cónica o casquillo normalizado, apto para cáncamos, grilletes o eslingas especiales.

- Diseño externo: rodear la barra de anclaje o ranura para asegurar una "mordida" firme con el concreto para evitar el desprendimiento de fuerza.

Sistema preintegrado: cimentación invisible

- Fijado en el encofrado mediante unión o soldadura antes del vertido, integrado profundamente con la malla de acero componente para formar una "comunidad mecánica".

- Algunos modelos admiten un diseño desmontable, lo que permite reutilizar la funda y reduce los costos de construcción.

2. ¿Por qué necesitamos un zócalo de elevación?

Tres puntos críticos principales del levantamiento tradicional

- Alto riesgo: El cable de acero se aplasta fácilmente en el borde del hormigón, lo que puede provocar grietas con facilidad.

- Baja eficiencia: cada componente debe soldarse con un cáncamo de elevación por separado, lo que consume mucho tiempo y mano de obra.

- Irreversible: El punto de elevación expuesto destruye la apariencia del componente y el procesamiento posterior es engorroso.

La ventaja innovadora de Lifting Socket

Seguridad duplicada: la carga se distribuye uniformemente a través del sistema integrado para evitar la concentración de tensión y la tasa de accidentes de elevación se reduce en más del 70 % (según la prueba estándar ISO 14545).

Revolución de la eficiencia: el dispositivo de elevación es "plug and play", y el tiempo de conexión única se acorta de 20 minutos a 30 segundos, lo que es particularmente adecuado para la elevación de lotes prefabricados.

Estética invisible: una vez finalizada, la manga se puede cerrar con una placa de cubierta para lograr una "elevación sin dejar rastros" y satisfacer las necesidades estéticas de los edificios de alta gama.

3. De la fábrica a la obra: análisis completo del proceso de Lifting Socket

Etapa de diseño: Mecánica actuarial y posicionamiento - De acuerdo al peso y centro de gravedad del componente, se determina a través del modelo BIM el número de manguitos y las coordenadas de embutición, debiendo controlarse el error dentro de ±2mm.

Método de instalación de cuatro pasos

- Paso 1: Fije la manga en el esqueleto de acero antes de verter, y vibre y compacte después de inyectar el hormigón.

- Paso 2: Una vez completado el mantenimiento, atornille el perno de ojo galvanizado (es necesario aplicar lubricante para roscas).

- Paso 3: Conecte el gancho de la grúa y realice una prueba de carga estática del 125 % de la carga nominal.

- Paso 4: Una vez finalizado el levantamiento, retire los pernos y cúbralos con cubiertas protectoras para evitar que entren objetos extraños.

Puntos clave de operación y mantenimiento

- Gestión de la prevención de la oxidación: Los proyectos costeros necesitan revisar el óxido de la rosca cada mes y utilizar grasa especial para el mantenimiento.

- Advertencia de vida útil: después de usar una sola manga más de 200 veces, se requiere una inspección de partículas magnéticas para detectar grietas internas.

Desde las nervaduras de arco prefabricadas de la Ópera de Sídney hasta el túnel tubular sumergido del puente Hong Kong-Zhuhai-Macao, el Lifting Socket, con su aparente discreción, está impulsando la arquitectura moderna hacia una dirección más eficiente y segura. No solo es un portador de tecnología, sino también una encarnación concreta del pensamiento industrial en el campo de la construcción. En el futuro, con la popularización de la construcción inteligente, este "tornillo invisible" podría redefinir las reglas del juego para la elevación de cargas pesadas.
