Al izar componentes de hormigón prefabricado, seleccionar los anclajes de elevación adecuados es fundamental para garantizar la seguridad en la construcción. Actualmente, los dos productos más utilizados en la industria son los ganchos de elevación empotrados y los anclajes de elevación empotrados. El primero se asemeja a un gancho de varilla de refuerzo incrustado en el hormigón, mientras que el segundo parece un tornillo grande con cabeza. Si bien ambos pueden utilizarse para elevar componentes, difieren significativamente en cuanto a seguridad, escenarios de aplicación y riesgos potenciales. Este artículo analiza estas diferencias en profundidad para ayudarle a tomar decisiones de seguridad informadas en proyectos reales.

I. ¿Qué es un lazo de elevación integrado? ¿Qué es un anclaje de elevación integrado?

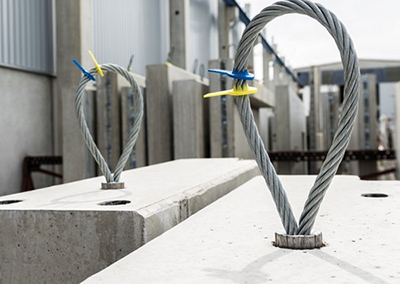

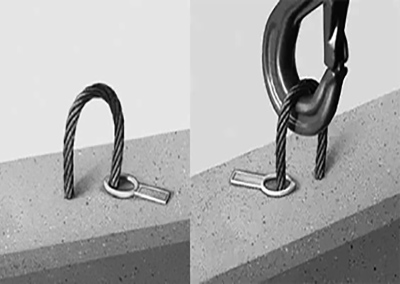

Bucle de elevación integradoUn anclaje de elevación fabricado con una barra de acero redonda o alambre doblado en forma de anillo e incrustado en el hormigón antes del vertido. Una vez fraguado el hormigón, el anillo se acopla mecánicamente a este y transfiere la fuerza de elevación al componente. Esta tecnología, de larga trayectoria y construcción sencilla, se utiliza ampliamente en edificios prefabricados e ingeniería municipal en China. Muchos planos de diseño aún especifican los anillos de elevación como puntos de izamiento estándar.

Características principales:

• Empotramiento permanente: permanece en el hormigón, no se puede quitar.

• Alta capacidad de carga: rango típico de 10 000 a 100 000 libras (aproximadamente 4,5 a 45 toneladas), o incluso superior.

• Alto factor de seguridad: fallo del acero: ≥3,0; fallo del hormigón: ≥2,5 (típico)

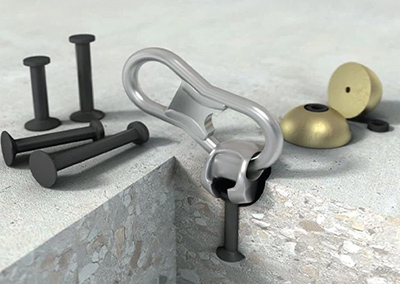

Anclaje de elevación empotrado– Un componente de elevación especializado en la tecnología moderna de prefabricados. Algunos ejemplos típicos incluyen anclajes de elevación de cabeza redonda (con una cabeza forjada para enganchar y un anclaje final para transferir la carga), anclajes de elevación roscados (con un tubo de acero roscado que admite una herramienta de elevación de rosca externa) y anclajes de elevación planos (fabricados en chapa de acero con un pasador giratorio que evita el desenganche). Independientemente del tipo, la característica común es una estructura de anclaje final que transfiere las cargas profundamente en el hormigón mediante anclaje mecánico, en lugar de depender únicamente de la adherencia entre la armadura y el hormigón.

Características principales:

• Conexión temporal: se instala únicamente para el izamiento, se puede desmontar y reutilizar después del trabajo.

• Posicionamiento flexible: el ángulo y la posición de elevación se pueden ajustar dentro del rango permitido del manguito.

• Reutilizable: el mismo anclaje se puede utilizar en varios componentes.

II. Comparación exhaustiva del desempeño en materia de seguridad

1. Capacidad de carga y modos de fallo

2. Seguridad en la instalación y el funcionamiento

Anclaje de elevación: ventajas de seguridad:

• Sin riesgo de montaje: no se requiere instalación in situ después del preincrustado, lo que elimina el error humano (por ejemplo, aflojamiento o desajuste de la rosca).

• Resistente a las vibraciones: no se aflojará debido a las vibraciones del vehículo ni al balanceo de la carga durante el transporte.

• Requisito claro de resistencia del hormigón: las especificaciones normalmente exigen una resistencia del hormigón ≥15 MPa antes del levantamiento.

Aro de elevación: riesgos de seguridad:

• Riesgo de aflojamiento: si no se utilizan pernos de retención o pasadores de liberación rápida, el anillo de elevación puede salirse del manguito debido a la vibración.

• Riesgo de corrosión: después del desmontaje, el cable de acero queda expuesto al medio ambiente y es propenso a oxidarse. Si no se inspecciona cuidadosamente antes de su reutilización, puede romperse repentinamente debido a la reducción de la sección transversal por corrosión.

• Sensibilidad angular: el levantamiento en ángulo provoca fricción entre el cable de acero y el borde del manguito, acelerando el desgaste.

III. Recomendaciones de selección: Cuándo elegir anclajes de elevación frente a bucles de elevación

Prefiera los anclajes de elevación empotrados cuando:

• Los componentes son pesados ​​(por ejemplo, una sola pieza >6 toneladas) y requieren una alta resistencia a la extracción y a la rotura en el punto de elevación.

• Se requiere elevación multiángulo durante el desmoldeo, volteo y transporte.

• Se utilizan componentes de paredes delgadas o con distancias de borde limitadas (los anclajes ofrecen mayor adaptabilidad).

• Desea la redundancia de seguridad de las normas europeas (factor de seguridad del anclaje ≥3).

• El proyecto exige una alta velocidad de elevación; los sistemas de gancho rápido (por ejemplo, ganchos de pico de pato) mejoran significativamente la eficiencia.

Considere el uso de asas de elevación cuando:

• El componente es pequeño y ligero (por ejemplo <2 toneladas) – los bucles son más económicos

• Los puntos de elevación son permanentes y no requieren un uso frecuente o repetido.

• El proyecto es extremadamente sensible al costo y todos los diseños, cálculos y pruebas de materiales son rigurosos.

• El bucle está fundido integralmente con la jaula de refuerzo principal y no existen condiciones de control de tensión lateral.

IV. No hay una respuesta absoluta, pero existen principios claros.

Los anclajes de elevación son más seguros en términos de capacidad de carga absoluta y fiabilidad a largo plazo, lo que los convierte en la opción preferida para componentes prefabricados pesados ​​y conexiones permanentes. Sus modos de fallo son predecibles y no se ven afectados por errores humanos de instalación.

Los ganchos de elevación son igualmente seguros si se usan correctamente y se les da el mantenimiento adecuado, ofreciendo ventajas en flexibilidad y economía. Sin embargo, sus riesgos de seguridad provienen principalmente del desgaste y la corrosión durante el uso repetido, así como de la necesidad de una correcta instalación en obra.

Tres líneas de vida, independientemente del tipo de anclaje que elija:

① Levante únicamente después de que el hormigón haya alcanzado la resistencia requerida.
La resistencia inicial insuficiente del hormigón es una de las causas más comunes de fallo en el punto de izamiento. El primer izamiento de un componente prefabricado solo debe realizarse cuando el hormigón haya alcanzado al menos 15-20 MPa, o el valor mínimo especificado en la documentación técnica del anclaje. Una resistencia insuficiente significa que el hormigón no puede proporcionar el anclaje necesario, lo que hace que incluso un anclaje bien diseñado resulte ineficaz.

② Nunca utilice anclas de baja calidad o no verificadas.
Comprar eslingas o anclajes sin probar en canales informales conlleva riesgos extremadamente altos. Los productos de baja calidad suelen estar fabricados con materiales frágiles o presentan defectos en su proceso de fabricación, careciendo de la ductilidad y la seguridad necesarias.

③ Siga estrictamente las inspecciones previas al izamiento y controle correctamente el ángulo de elevación.
Compruebe si el hormigón alrededor de las piezas empotradas presenta fisuras, si el equipo de elevación es compatible con los anclajes y si el ángulo de elevación se encuentra dentro del rango permitido (generalmente se recomienda no superar los 30°). Cada detalle cuenta: incluso un pequeño descuido puede tener consecuencias irreversibles.

Recomendación definitiva

Para cargas permanentes de gran resistencia, elija anclajes; para cargas flexibles de baja resistencia, elija bucles; para áreas críticas, utilice un sistema híbrido.

Independientemente del sistema que elija, deberá seguir estas reglas inquebrantables:

1. Nunca mezcle anclajes y eslingas de izado de diferentes fabricantes; utilice siempre un sistema compatible y certificado.

2. Los lazos de elevación deben someterse a pruebas no destructivas antes de cada uso. Si se detectan cables rotos, corrosión o deformaciones, deséchelos inmediatamente.

3. Los anclajes de elevación solo deben instalarse después de verificar que el hormigón haya alcanzado la resistencia especificada.

4. Todo plan de izamiento debe ser calculado por un ingeniero profesional para determinar el centro de gravedad, la posición de los puntos de izamiento y la trayectoria de la carga.

La seguridad no se consigue simplemente eligiendo un solo producto, sino que depende de una cadena completa de selección correcta + instalación estandarizada + inspección rigurosa + operación profesional.
