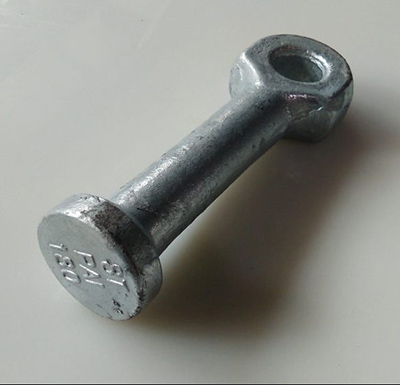

Anclajes de ojo de elevación para hormigón prefabricado

Anclajes de ojo de elevación para hormigón prefabricado

Los componentes de hormigón prefabricado se están convirtiendo en la opción principal en la construcción moderna debido a sus principales ventajas: velocidad de construcción rápida, calidad constante y respeto al medio ambiente con eficiencia energética. Se proyecta que el mercado mundial de hormigón prefabricado alcance los 151.140 millones para 2025 y se espera que supere151.14 mil millones para 2025 y se espera que supereSe prevé que el sector alcance los 242.590 millones de dólares en 2032. Sin embargo, el izamiento seguro de componentes de hormigón pesados ​​durante la producción, el transporte y la instalación en obra sigue siendo una preocupación fundamental. Los anclajes de elevación para hormigón prefabricado son una solución clave para este desafío.

A diferencia de los métodos tradicionales de vertido in situ, la construcción moderna recurre cada vez más a la tecnología del hormigón prefabricado. Componentes como paneles de pared, losas de piso, vigas, columnas y escaleras se prefabrican en una fábrica y luego se transportan a la obra para su ensamblaje. En este proceso, los anclajes de elevación desempeñan un papel fundamental, ya que influyen directamente en la seguridad y la eficiencia del desmoldeo, el apilamiento y la instalación final.

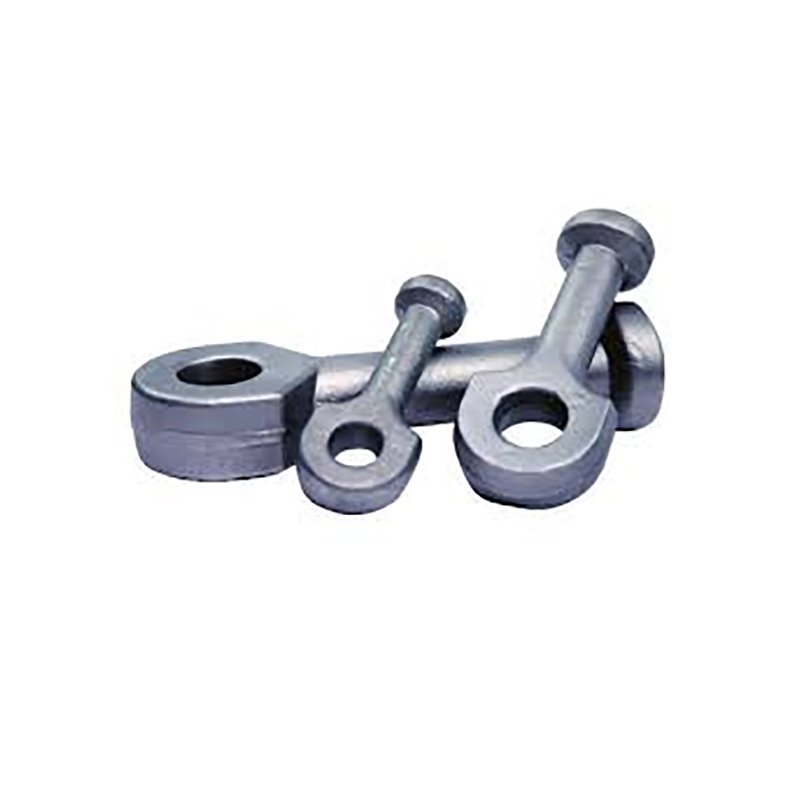

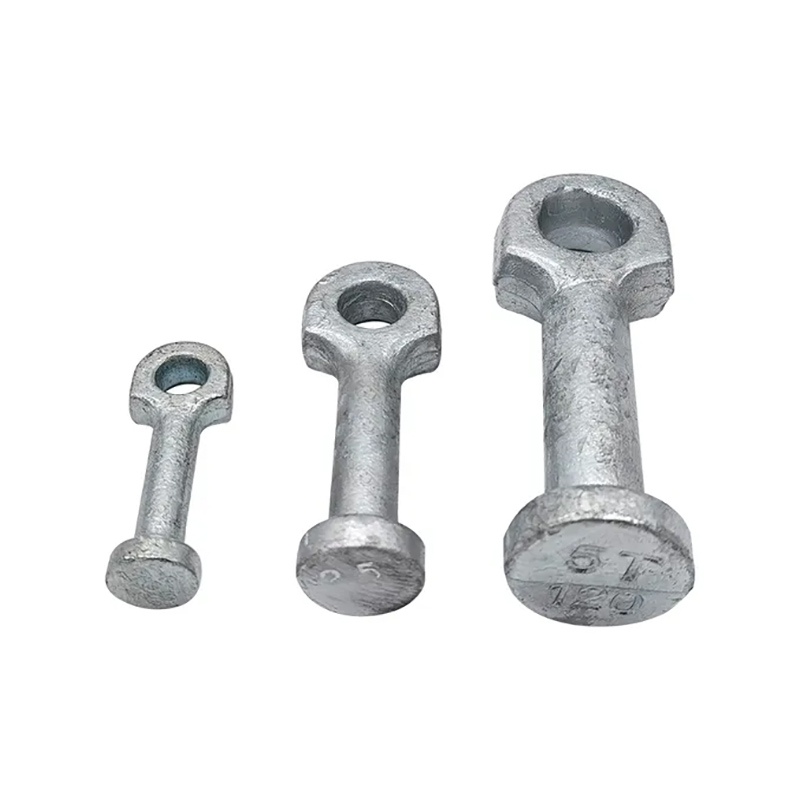

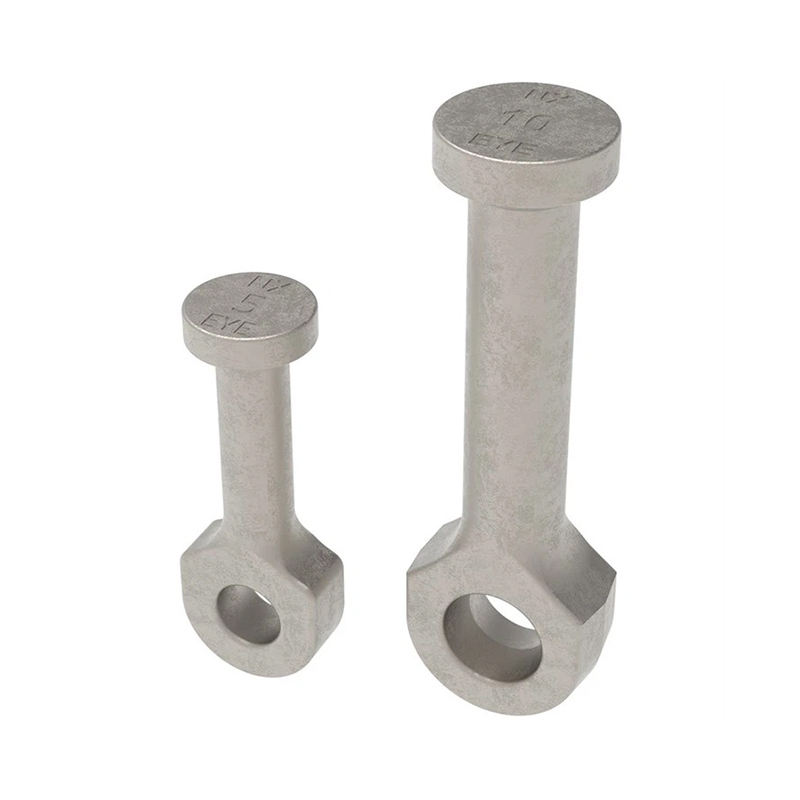

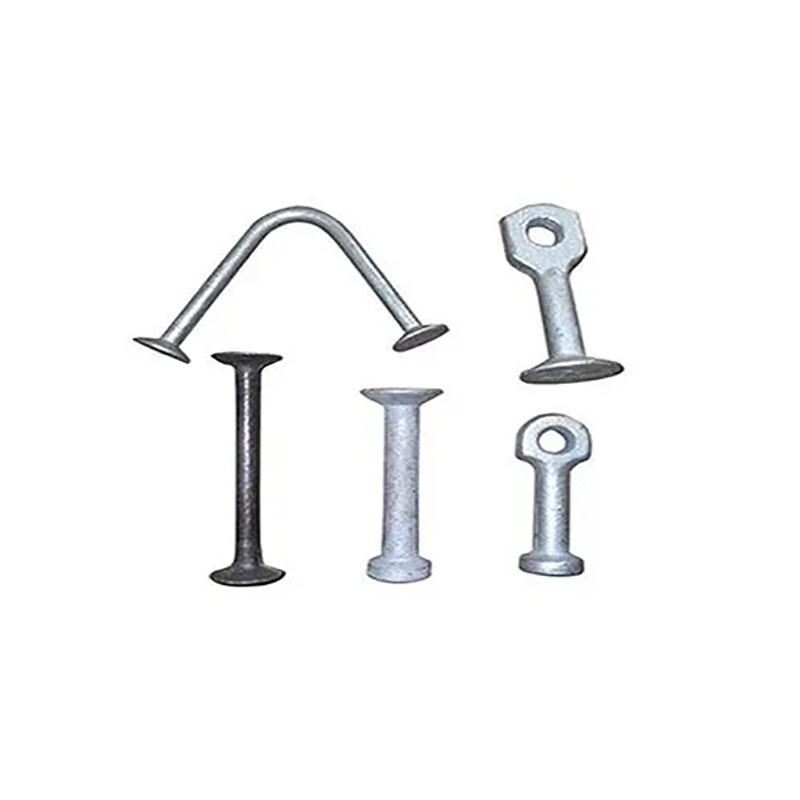

Tipos básicos de anclajes de ojo de elevación para hormigón prefabricado

En función del diseño estructural y los escenarios de aplicación, los anclajes de ojo de elevación convencionales se pueden dividir en las siguientes categorías:

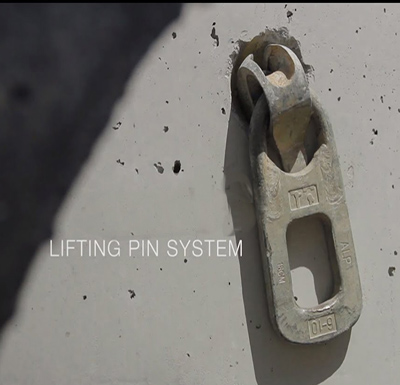

1. Anclaje de elevación de cabeza esférica

Los anclajes de cabeza esférica son de los más utilizados. Su exclusiva cabeza esférica permite una rápida fijación y liberación con una abrazadera de elevación específica. Ofrecen capacidades de carga de entre 1,3 t y 45 t, lo que los hace idóneos para el izamiento seguro de diversos componentes prefabricados. El diseño de la cabeza esférica también permite que el anclaje gire libremente bajo carga, evitando eficazmente la torsión o el desplazamiento durante el izamiento.

2. Placa plana / Anclaje extendido

Los anclajes de placa plana utilizan una estructura de placa de acero plana y están diseñados específicamente para componentes prefabricados delgados. Permiten el izado seguro de elementos fundidos horizontalmente sin necesidad de una mesa basculante. Su sistema de liberación rápida admite la liberación remota, lo que los hace especialmente adecuados para la construcción de edificios de gran altura, mejorando significativamente la eficiencia del trabajo y aumentando la seguridad.

3. Anclaje de doble cabeza

Los anclajes de doble cabeza añaden un segundo punto de anclaje al sistema de cabeza esférica, logrando la fijación dentro del hormigón mediante una barra de refuerzo de acero. Este diseño proporciona mayor resistencia a la extracción y estabilidad, lo que lo hace ideal para grandes paneles de pared prefabricados, columnas y componentes de infraestructura.

4. Anclaje de elevación utilitario

Los anclajes de elevación para servicios públicos no requieren herramientas especiales y se pueden conectar directamente con ganchos o grilletes estándar. Ofrecen una instalación sencilla y son económicos. Estos anclajes incluyen tapones de poliuretano reutilizables que impiden la perforación de la superficie de los componentes prefabricados, manteniendo así su integridad estructural.

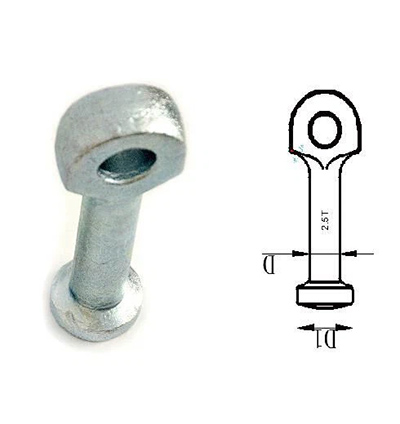

	Código	Carga nominal	Tamaño (mm)
		Montones	D	D1	L	S
	LSC1004013	1.3	10	19	65	8
	LSC1004025	1.5	14	26	90	10
	LSC1004050	5	20	36	120	14
	LSC1004100	10	28	46	180	20
	LSC1004200	20	38	69	250	28

LSC acepta una variedad de especificaciones personalizadas.

Cinco ventajas clave de los anclajes de elevación para hormigón prefabricado

✅ 1. Rendimiento de seguridad superior

Los anclajes de elevación están fabricados en acero aleado forjado de alta resistencia y se someten a un riguroso tratamiento térmico y a pruebas de rendimiento mecánico para garantizar su integridad estructural incluso bajo cargas extremas. Cumpliendo con las normas internacionales (p. ej., EN 1992, AS 3850), todos los productos han superado la certificación de materiales y las pruebas de resistencia a la rotura. Algunos también cuentan con la certificación CE, lo que proporciona una sólida protección para el personal y los equipos en obra.

✅ 2. Eficiencia de elevación extremadamente alta

Tomando como ejemplo el sistema de cabezal esférico, acoplar la abrazadera de elevación al cabezal de anclaje solo lleva unos segundos, lo que reduce significativamente el tiempo de carga y descarga de los componentes. Para proyectos que requieren elevaciones frecuentes y repetitivas (como las bases de producción de elementos prefabricados a gran escala), este sistema de conexión rápida puede mejorar drásticamente los tiempos del ciclo de producción y reducir los costos laborales.

✅ 3. Rotación y ajuste flexibles

El diseño del anclaje de elevación permite la rotación multidireccional, la inclinación y el giro bajo carga. Esto significa que los componentes prefabricados se pueden ajustar con precisión en el aire, lo que permite un movimiento suave y controlado, ya sea para elevar paneles de pared verticalmente o transportar losas de piso horizontalmente, evitando así daños por colisión.

✅ 4. Amplia aplicabilidad

Desde paneles de pared residenciales ligeros hasta componentes de puentes que pesan decenas de toneladas, y desde elementos rectangulares estándar hasta unidades de construcción modulares con geometrías complejas, el sistema de anclaje con argolla de elevación ofrece una gama completa de productos que cubre todas las clases de carga (de 0,7 t a 45 t), satisfaciendo prácticamente todas las necesidades de elevación de hormigón prefabricado.

✅ 5. Economía y sostenibilidad

Si bien un sistema de anclaje de alta calidad requiere una inversión inicial ligeramente mayor que las soluciones de elevación temporales, su rentabilidad a largo plazo es significativa: menor índice de daños en los componentes, reducción de los costos de retrabajo, plazos de construcción más cortos y equipos de elevación reutilizables. Además, los anclajes fabricados en acero galvanizado en caliente o acero inoxidable ofrecen una excelente resistencia a la corrosión, lo que prolonga la vida útil del producto.

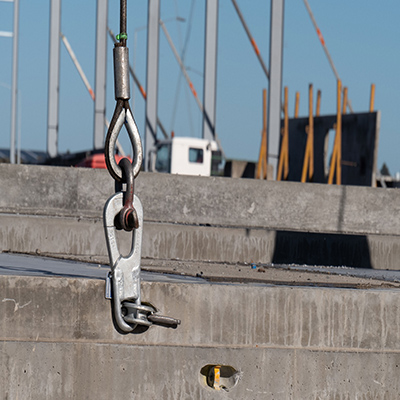

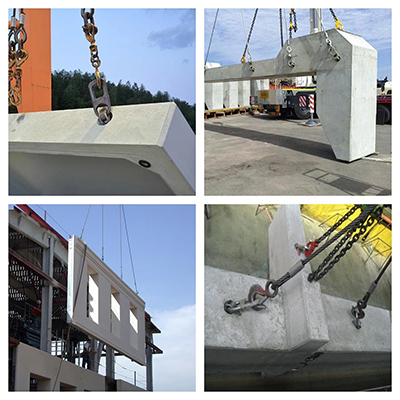

Escenarios de aplicación típicos

Cómo seleccionar y utilizar correctamente los anclajes de ojo de elevación para hormigón prefabricado

🔧 Pautas de selección



1. Determinar la capacidad de carga: En función del peso del componente, el centro de gravedad y el método de elevación, seleccionar anclajes con un límite de carga de trabajo adecuado y proporcionar un factor de seguridad suficiente.

2. Considere la resistencia del hormigón: la capacidad de carga del anclaje está directamente relacionada con la resistencia del hormigón. En hormigón de baja resistencia, es posible que el anclaje no alcance su carga nominal.

3. Evalúe las condiciones ambientales: para entornos marinos, zonas industriales químicas o lugares con alta humedad, elija anclas de acero inoxidable o galvanizadas por inmersión en caliente.

4. Asegúrese de que los anclajes sean totalmente compatibles con las abrazaderas de elevación, las ranuradoras y demás accesorios. Evite mezclar sistemas diferentes.

⚠️ Especificaciones de instalación y uso

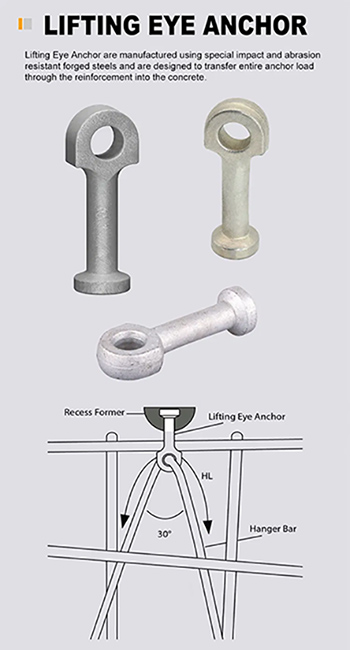

• Posicionamiento previo al empotramiento: fije con precisión los anclajes en el molde antes de verter el hormigón, asegurándose de que la profundidad y la posición de empotramiento cumplan con los requisitos de diseño.

• Carga vertical: Durante el izamiento, la carga debe aplicarse lo más a lo largo del eje del anclaje posible para evitar fuerzas de corte excesivas.

• Inspección periódica: Inspeccione los anclajes que se utilizan con frecuencia o que están expuestos a entornos adversos al menos una vez al año. Reemplace de inmediato cualquier componente desgastado, corroído o agrietado.

• Utilice accesorios certificados: solo utilice abrazaderas de elevación certificadas que coincidan con la capacidad de carga del anclaje. Está estrictamente prohibido sobrecargarlo.

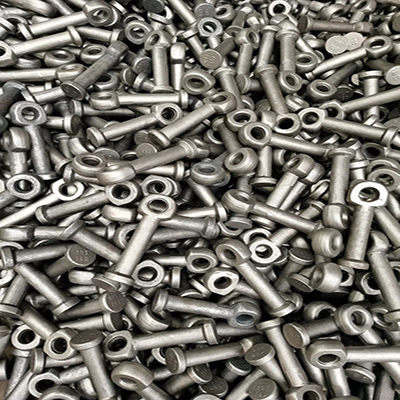

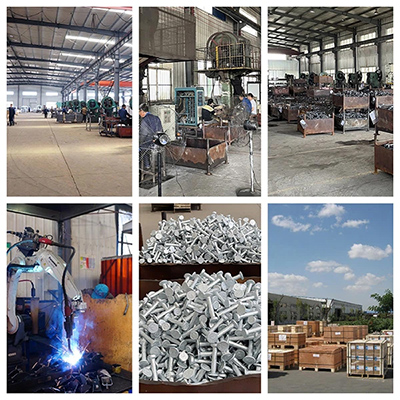

Fábrica de anclas de elevación:

¿Por qué elegir nuestros anclajes de ojo de elevación?

1. Centrados en la fabricación de materiales de construcción durante más de 10 años.

2. Los productos de LSC se mejoran durante la producción mediante inspecciones de control de calidad y aseguramiento de la calidad en fábrica; si es necesario, cada pedido puede enviarse con un certificado para realizar pruebas retrospectivas de referencia.

3. Capacidad OEM/ODM: más de 10 años de experiencia.

4. Fácil instalación gracias a la simetría rotacional optimizada para la alimentación automática de los tornillos.

5. Fije rápidamente el dispositivo de elevación al ancla.

6. Dispositivo de elevación robusto y duradero.

7. Nuestra fábrica está orientada al cliente en la gestión de procesos, haciendo hincapié en el control de procesos, la gestión de costes de calidad y la reducción de residuos. Además, utilizamos métodos avanzados de planificación de la calidad del producto (PAPP), análisis de modos y efectos de fallos potenciales (FMEA), control estadístico de procesos (SPEC), proceso de aprobación de piezas de producción (PPAP) y análisis de sistemas de medición (MAS) para prevenir la aparición de defectos.
