En la producción de componentes prefabricados de hormigón, innumerables tuberías, manguitos y piezas empotradas deben colocarse con precisión antes de verter el hormigón. Funcionan como la "red neuronal" de un edificio, destinada a transportar el cableado eléctrico, la plomería y los pernos de conexión. Pero ¿cómo podemos garantizar que estos elementos permanezcan perfectamente inmóviles y colocados con precisión bajo la inmensa fuerza de la vibración del hormigón? La respuesta reside en un dispositivo aparentemente pequeño pero increíblemente potente: elImanes de inserción prefabricados

¿Qué son los imanes de inserción prefabricados en la industria del hormigón prefabricado?

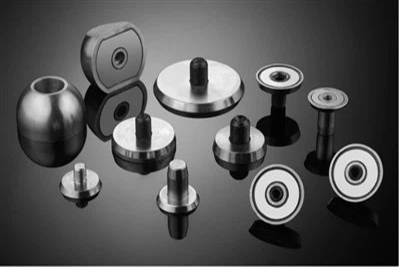

Un imán de manguito, también conocido como imán de fijación de manguito preincrustado o base magnética de pieza incrustada, es un dispositivo de fijación magnético diseñado específicamente para posicionar manguitos fundidos, crear orificios para interruptores o tuberías y asegurar insertos incrustados durante la producción de elementos de hormigón prefabricado.

Su estructura básica suele constar de tres partes:

- Núcleo magnético de alta resistencia: Internamente, utiliza materiales de imán permanente de tierras raras (como neodimio hierro boro, grados N42 o N45), ofreciendo un producto de energía magnética extremadamente alta y resistencia a la tracción.

- Carcasa exterior de acero inoxidable: Ésta encierra el núcleo magnético, proporcionando protección y evitando daños o corrosión del hormigón durante el vertido.

- Tornillo/accesorio de conexión: La parte superior está equipada con varillas roscadas de varias especificaciones (normalmente M12 a M24), que se pueden atornillar directamente en el manguito u otra pieza empotrada.

Esta combinación de "núcleo magnético + carcasa exterior + tornillo" lo convierte en una herramienta indispensable para un posicionamiento preciso en la producción de prefabricados de hormigón.

Características principales: ¿Qué lo hace tan especial?

1. Fuerza magnética superior para una estabilidad firme como una roca

Los imanes de tierras raras dentro del manguito están diseñados con un circuito magnético especializado para generar una atracción excepcionalmente fuerte. Los productos comunes en el mercado pueden alcanzar fuerzas de retención de 60 a 70 kg o más. Una vez fijados al encofrado de acero, se vuelven prácticamente inamovibles, capaces de soportar las considerables fuerzas del vertido de hormigón y la vibración, garantizando que las piezas empotradas permanezcan exactamente en su lugar.

2. Reutilizable, económico y ecológico.

A diferencia de los métodos de fijación tradicionales de un solo uso, como la soldadura o el alambre de amarre, los imanes de manguito están diseñados para su reutilización a largo plazo. Tras el desmoldeo, el imán puede desenroscarse fácilmente del hormigón con una herramienta sencilla, como una llave Allen, limpiarse y prepararse para el siguiente ciclo de producción. Esto reduce significativamente los costes de material consumible a largo plazo.

3. Instalación y desmontaje rápidos para una mayor eficiencia

La principal ventaja de la fijación magnética es su agarre instantáneo y su rápida liberación. No hay que esperar a que los adhesivos se sequen ni se requiere soldadura in situ. Los operarios simplemente colocan el imán de la funda en la posición deseada y se fija automáticamente. El desmoldeo es igualmente sencillo, ahorrando un tiempo considerable tanto en la configuración del molde como en el desmontaje. Diversos estudios sugieren que el uso de un sistema de fijación magnética puede ahorrar de 5 a 6 minutos de tiempo de instalación por cada pieza integrada.

4. Precisión excepcional, eliminando la desalineación

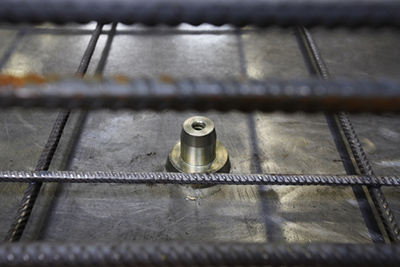

Tradicionalmente, los manguitos se fijaban únicamente a la jaula de refuerzo, lo que los hacía vulnerables a la vibración, lo que a menudo provocaba desalineaciones en las tuberías durante la instalación posterior. Los imanes de manguito solucionan este problema fijando firmemente la pieza empotrada sobre la superficie de referencia del molde de acero. Esto garantiza una precisión milimétrica, especialmente crucial cuando, por ejemplo, todos los puntos de fijación de la fachada en un panel de pared exterior deben estar perfectamente alineados.

5. Duradero y resistente a la corrosión para entornos hostiles.

La carcasa exterior suele estar fabricada en acero inoxidable (grado 304 o 316L), lo que proporciona una excelente resistencia a la corrosión y al desgaste. Está diseñada para soportar un uso prolongado en el ambiente húmedo y altamente alcalino de una fábrica de prefabricados sin oxidarse ni deformarse.

Funciones principales: ¿Qué hace en la línea de producción?

- Fijación de diversos manguitos empotrados: creación de orificios ubicados con precisión para futuras tuberías y garantía de una alineación precisa entre paneles de pared o pisos adyacentes.

- Fijación de placas y pernos de anclaje: Sujetar firmemente en su lugar los elementos empotrados para conexiones de muros cortina, puntos de elevación u otras interfaces estructurales durante el colado.

- Posicionamiento de conectores roscados: garantizar que las roscas fundidas para conexiones de pernos estén ubicadas con precisión para un montaje sencillo en el sitio.

- Ubicación de conductos corrugados y cajas eléctricas: Mantener las salidas de los conductos y las cajas de conexiones correctamente alineadas para lograr instalaciones eléctricas sin problemas.

 Usos principales y escenarios de aplicación

Los imanes de inserción prefabricados se utilizan ampliamente en las fábricas de prefabricados, dondequiera que se requieran elementos fundidos:

1. Paneles de pared prefabricados

Se utilizan para posicionar manguitos pasamuros, cajas de conexiones eléctricas y empotramientos para fijaciones de muro cortina. En fachadas arquitectónicas, donde todos los puntos de anclaje deben estar perfectamente alineados, los imanes para manguitos son esenciales para lograr la precisión necesaria.

2. Losas prefabricadas huecas y macizas para forjados

Se utiliza para fijar tomas de corriente para servicios MEP y empotramientos para colgadores de techo, asegurando una alineación precisa entre los niveles del piso.

3. Vigas y columnas prefabricadas

Se utiliza para posicionar puntos de elevación, fijaciones para conexiones de acero y otros conectores fundidos, proporcionando interfaces precisas para conexiones estructurales o mecánicas posteriores.

4. Escaleras prefabricadas

Se utiliza para crear casquillos posicionados con precisión para fijaciones de pasamanos, garantizando que las balaustradas se instalen de forma vertical y segura.

5. Balcones prefabricados y unidades de aire acondicionado

Se utiliza para fijar salidas de drenaje, conexiones de pasamanos y otros elementos de servicio empotrados con precisión en su lugar.

Ventajas técnicas: solución a los problemas de la industria

A medida que crece la demanda de componentes estandarizados y de alta precisión dentro del sector de la construcción prefabricada en rápida expansión, los imanes de manguito han surgido como una solución a varios desafíos persistentes asociados con los métodos de empotramiento tradicionales:

Preguntas frecuentes

1. ¿Qué es exactamente un imán de inserción prefabricado?

Es un dispositivo de fijación magnético utilizado en la producción de hormigón prefabricado para mantener de forma segura elementos empotrados (como enchufes roscados, tubos de PVC y cajas eléctricas) en su posición contra un molde de acero durante el vertido y la vibración del hormigón.

2. ¿Cómo puedo saber si el imán es lo suficientemente fuerte para mi aplicación?

Debe elegir un imán con una fuerza de retención al menos tres a cinco veces mayor que la carga o tensión esperada durante la vibración. La mayoría de los productos de confianza indican claramente su fuerza de arranque (p. ej., 100 kg, 500 kg) para ayudarle a elegir.

3. ¿La condición del molde de acero afecta el rendimiento del imán?

Sí, la diferencia es significativa. El imán necesita contacto directo y limpio con la superficie de acero. Cualquier residuo de óxido, aceite o hormigón creará una cámara de aire y reducirá la fuerza de sujeción magnética efectiva. Para obtener los mejores resultados, limpie siempre el molde y la base del imán antes de usarlos.

4. ¿Estos imanes son reutilizables o son de un solo uso?

Están diseñados para un uso prolongado y repetido. Tras el desmoldeo, el imán puede desenroscarse del hormigón endurecido, limpiarse y reutilizarse cientos, o incluso miles, de veces, lo que los convierte en una solución muy rentable a largo plazo.

5. ¿Cuáles son las principales precauciones de seguridad al manipularlos?

Evite que se caigan, ya que el núcleo magnético es frágil y puede agrietarse. Manténgalos alejados de temperaturas superiores a 80 °C para evitar la desmagnetización y use siempre guantes para evitar lesiones por pellizcos, ya que los imanes fuertes pueden romperse con mucha fuerza. Cuando no los use, guárdelos en soportes no metálicos.
