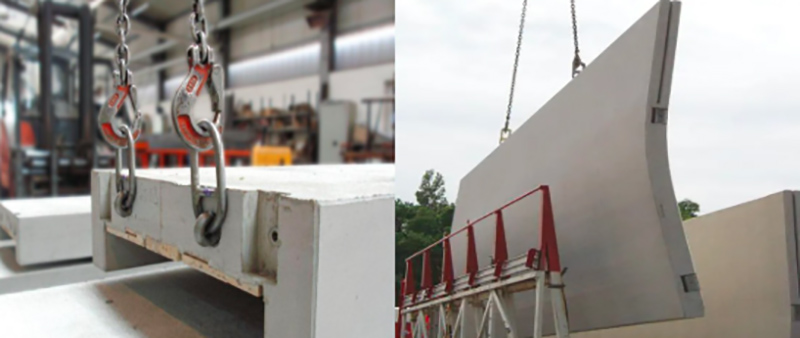

En las obras de construcción de edificios prefabricados, a menudo vemos esta escena: una grúa torre levanta sin esfuerzo paneles de pared o escaleras prefabricadas de varias toneladas, colocando los componentes con precisión como si fueran bloques de construcción. Curiosamente, el gancho no engancha las barras de refuerzo ni se enrolla alrededor de los cables, pero los componentes de hormigón se izan con una estabilidad excepcional. El protagonista de esta escena es la obra destacada de hoy: anclaje de elevación de hormigón prefabricado.

En primer lugar, ¿qué es un anclaje de elevación de hormigón prefabricado?

En pocas palabras, un anclaje de elevación es un dispositivo metálico (generalmente de acero de alta resistencia o acero inoxidable) incrustado en una estructura de hormigón. Se fija durante el vertido del hormigón. Tras el fraguado del hormigón, se forma un orificio roscado en el anclaje para la fijación del equipo de elevación. Su función principal es transmitir de forma segura las fuerzas de elevación a toda la estructura de hormigón.

II. Composición estructural: Los tres componentes son esenciales.

Un anclaje de elevación típico consta de la varilla de anclaje (cabeza), la sección de anclaje (pie) y accesorios:

Cabeza de varilla de anclaje

Forma: Anillo, hemisferio, rosca cónica o muesca de "arpón"

Propósito: Se conecta rápidamente al gancho/cadena y permite la oscilación dentro de un rango de 0 a 90° para evitar momentos de flexión adicionales.

Sección de anclaje

Formas: Gancho de barra corta, disco, cono de doble extremo, hoja en espiral

Propósito: Convierte la tensión axial en una fuerza combinada localizada de compresión-corte-fricción en el hormigón a través de la "resistencia a la forma", reduciendo las tensiones máximas de tracción pura.

Accesorios: Tapón de ubicación de goma: garantiza que la cabeza del anclaje esté al ras de la superficie del hormigón.

Tapa a prueba de óxido: tapa la cabeza del anclaje después de la instalación para evitar que se propague el óxido.

Tenga en cuenta que un sistema de elevación seguro se basa en la combinación perfecta de tres elementos esenciales:

El ancla en sí: Debe ser de material de alta resistencia, estar adecuadamente diseñado y libre de defectos de fabricación.

Resistencia del hormigón: El hormigón debe cumplir con la resistencia de diseño para proporcionar suficiente resistencia a la compresión y a la adherencia.

Disposición adecuada del refuerzo: El refuerzo circundante debe disponerse estrictamente de acuerdo con los planos de diseño.

Entonces, ¿cuál es el flujo de trabajo para los anclajes de elevación de hormigón prefabricado?

Colocación y empotramiento: Antes de verter el hormigón, el anclaje de elevación se fija con precisión en la posición designada en el encofrado.

Vertido y curado: El hormigón rellena y envuelve el anclaje. Durante el proceso de curado y endurecimiento, forma una fuerte unión con la textura superficial del anclaje (como las roscas).

Conexión y elevación: una vez que el hormigón alcanza su máxima resistencia, los pernos o grilletes de elevación se atornillan en las roscas expuestas del anclaje.

Transmisión de fuerza: Cuando la grúa eleva, la fuerza de tracción se transmite al anclaje a través de los pernos. El anclaje convierte la fuerza en compresión sobre el hormigón mediante el enclavamiento mecánico y la resistencia de adherencia. Esta fuerza se distribuye aún más por el refuerzo circundante, lo que permite elevar todo el componente de forma segura.

En resumen, el anclaje de elevación de hormigón prefabricado, aunque pequeño, es la piedra angular de la tecnología moderna de construcción con prefabricados. Su ingenio reside en adaptarse y aprovechar las propiedades fundamentales del material: el hormigón soporta sus fuerzas de compresión inherentes, mientras que el acero soporta sus fuerzas de tracción inherentes. Por ello, se considera un auténtico "héroe invisible" en las obras de construcción.
