El conector de fijación con pasador transversal es un dispositivo de conexión utilizado para la instalación de componentes de hormigón prefabricado. Fija los componentes prefabricados a la estructura de hormigón mediante pasadores transversales, sin necesidad de refuerzo adicional, y permite una conexión rápida y fiable de los componentes prefabricados.
Número de artículo :
Fixing Socket With Cross PinOrden (MOQ) :
500Origen del producto :
chinaPlazo de entrega :
7-10daysCasquillo de fijación prefabricado - Tipo pasador en cruz

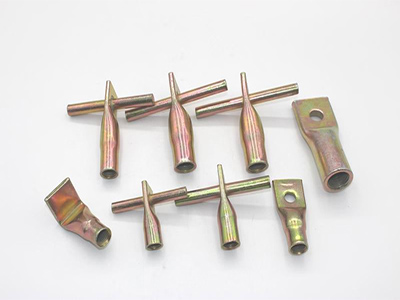

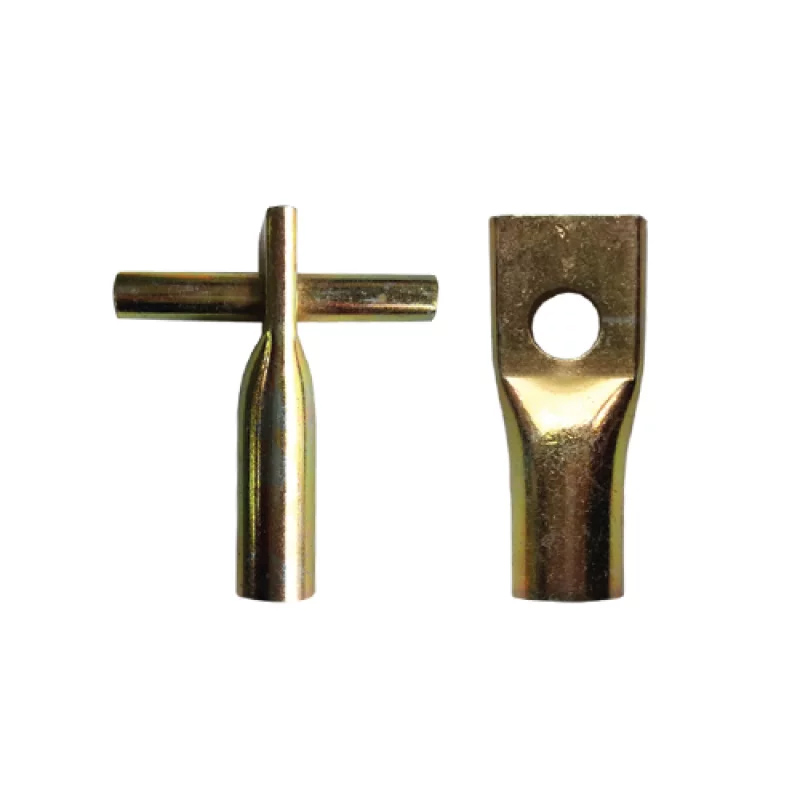

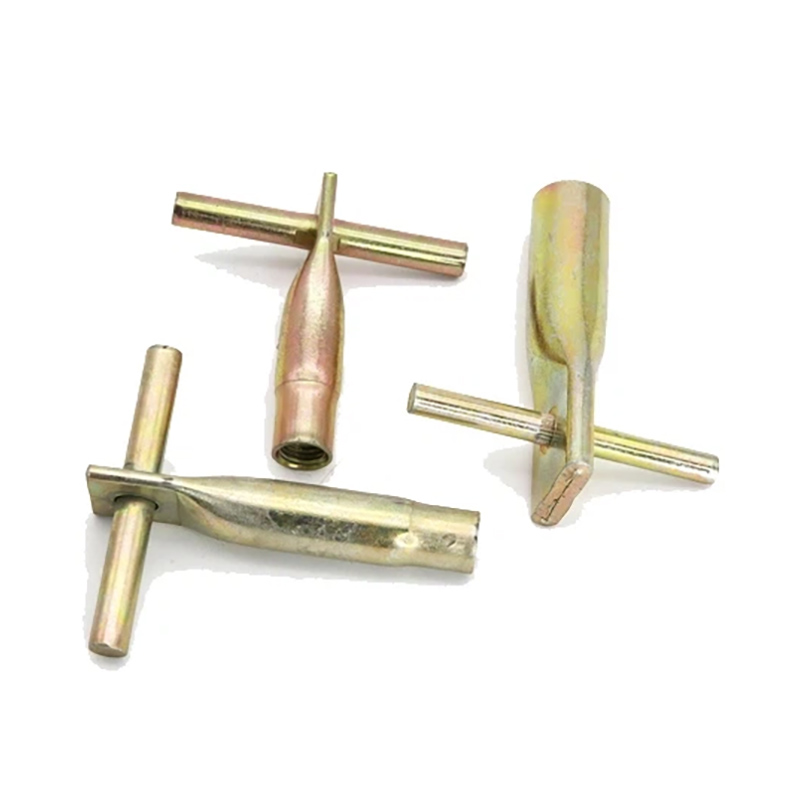

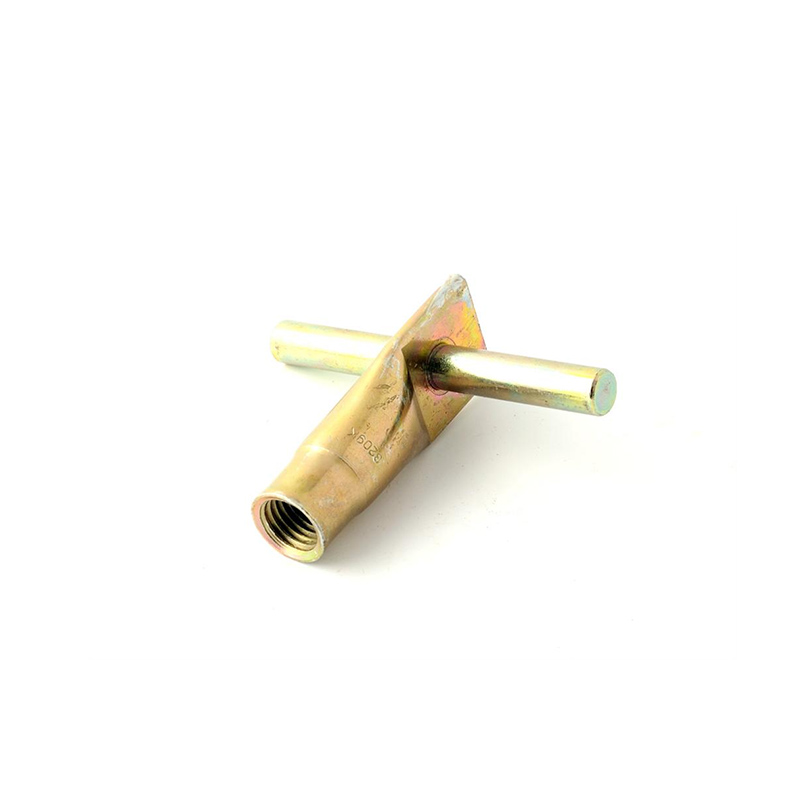

El casquillo de fijación con pasador transversal es un componente de conexión mecánica que se utiliza habitualmente para fijar o bloquear dos piezas y evitar movimientos relativos (como rotación o movimiento axial). Su diseño principal consiste en formar una conexión mecánica fiable mediante la inserción de un pasador transversal en un casquillo. El casquillo es un componente cilíndrico hueco, generalmente con un orificio transversal. El pasador transversal es un pasador metálico que se inserta en el orificio del casquillo en dirección vertical o transversal para bloquear los componentes internos (como ejes, pernos, etc.).

Principio técnico
El sistema de fijación con pasador transversal conecta el componente prefabricado a la estructura de hormigón mediante un pasador. Este pasador se inserta en el orificio reservado del componente prefabricado y transmite la fuerza directamente al hormigón a través del conector, logrando así una conexión estable. Este diseño no solo simplifica el proceso de construcción, sino que también mejora la fiabilidad y la seguridad de la conexión.

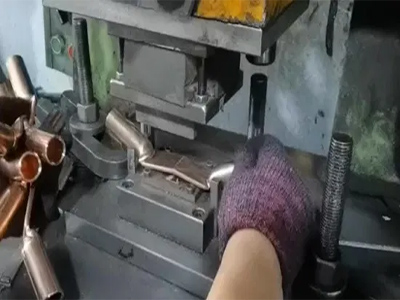

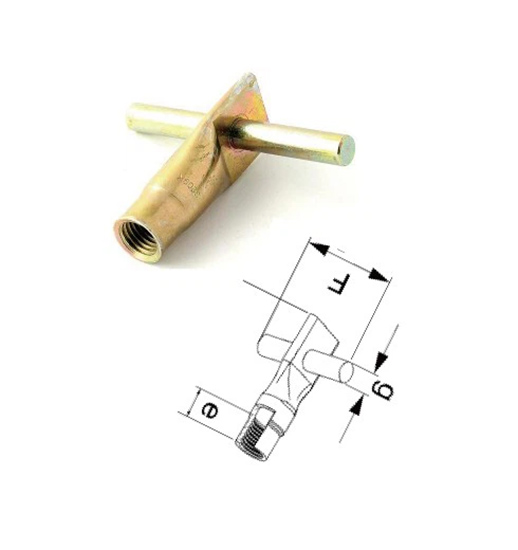

Especificación

| Código | Tamaño | SWL | Dimensiones (mm) | |||
| KGS | L | D | g | e | ||
| LSC310108040 | M8 | 200 | 40 | 11 | 8.5 | 8 |
| LSC310108050 | 250 | 50 | ||||
| LSC310110050 | M10 | 350 | 50 | 13 | 9..5 | 10 |
| LSC310110060 | 450 | 60 | ||||
| LSC3101120060 | M12 | 500 | 60 | 16 | 10.5 | 12 |
| LSC3101120070 | 600 | 70 | ||||
| LSC310116070 | M16 | 700 | 70 | 22 | 12.5 | 16 |
| LSC310116080 | 800 | 80 | ||||
| LSC310120100 | M20 | 1250 | 100 | 27 | 14.5 | 20 |
| LSC310120120 | 120 | |||||
| LSC310124120 | M24 | 1700 | 120 | 32 | 24 | |
| LSC310124150 | M30 | 2600 | 150 | 42 | 17.5 | 30 |
| El acero inoxidable 304(A2)/316(A4) está disponible bajo pedido. | ||||||
| El factor de seguridad es 3:1 | ||||||

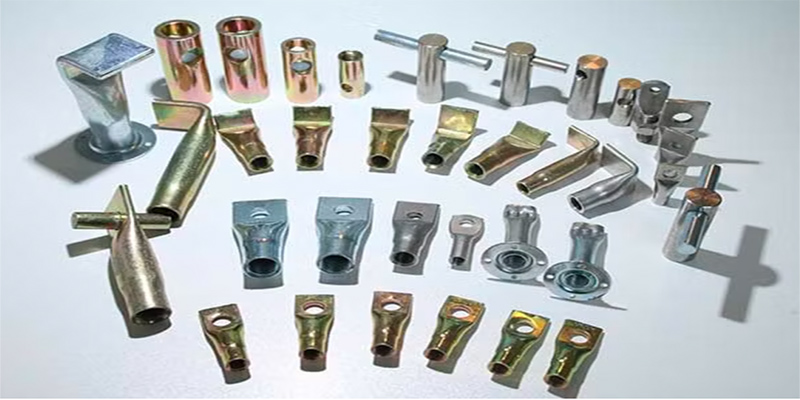

Características principales
Instalación rápida: El conector de fijación con pasador transversal está diseñado para la conexión rápida de componentes prefabricados, con un amplio rango de tolerancia de instalación, que puede adaptarse a los errores de la construcción en obra, y el proceso de instalación es simple y rápido.
No requiere refuerzo adicional: este conector puede transmitir la fuerza directamente al hormigón sin necesidad de refuerzo adicional, lo que ahorra costes de material y tiempo de construcción.
Alta capacidad de carga: El diseño de pasador transversal puede transmitir eficazmente las fuerzas axiales y de corte, y es adecuado para ocasiones con altas fuerzas de tracción y de corte.
Gran durabilidad: Suele estar fabricado en acero de alta resistencia o acero inoxidable, con buena resistencia a la corrosión y durabilidad, apto para su uso en ambientes húmedos o corrosivos.
Amplia gama de aplicaciones: Es adecuado para una variedad de componentes de hormigón prefabricado, como muros, vigas, columnas y losas prefabricadas, especialmente para grandes proyectos como edificios de gran altura, puentes, túneles, etc.
Durante la instalación de componentes prefabricados, el casquillo de fijación con pasador transversal presenta ventajas significativas, que se manifiestan principalmente de la siguiente manera:
Instalación rápida: El proceso de instalación del conector de fijación con pasador transversal es muy sencillo. Solo necesita alinear el orificio reservado en el componente prefabricado con el conector, insertar el pasador transversal y fijarlo. Este método de conexión rápida reduce considerablemente el tiempo de instalación y mejora la eficiencia de la construcción.
Reducción del trabajo en obra: En comparación con el refuerzo de acero tradicional, el sistema de fijación con pasador transversal no requiere la compleja unión de barras de acero ni el vertido de hormigón, lo que reduce el trabajo húmedo en obra y disminuye la dificultad de la construcción.
Gran adaptabilidad: El casquillo de fijación con pasador transversal tiene un amplio rango de tolerancia de instalación, lo que permite adaptarse a los errores de la construcción en obra y reducir las repeticiones de trabajo causadas por la falta de coincidencia de tamaño.
Alta capacidad de carga: El diseño del pasador transversal permite transmitir eficazmente las fuerzas axiales y de corte, garantizando una conexión estable y fiable entre los componentes prefabricados, y soportando altas fuerzas de tensión y corte.
Gran durabilidad: El casquillo de fijación del pasador transversal suele estar fabricado en acero de alta resistencia o acero inoxidable, posee buena resistencia a la corrosión y durabilidad, y es apto para su uso en entornos húmedos o corrosivos.


Notas
Requisitos de instalación: Asegúrese de que la resistencia del hormigón sea ≥25 N/mm² y de que el diámetro del orificio y el pasador coincidan con precisión para evitar que se aflojen.
Restricciones aplicables: No apto para escenas que requieran una alineación de alta precisión, como suelos, y no debe utilizarse solo en partes estructurales clave sin aprobación técnica.
