Casquillo de elevación roscado - Casquillo de fijación

Casquillo de elevación roscado - Casquillo de fijación

El conector de elevación es un dispositivo de conexión especial integrado en estructuras de hormigón o acero para la elevación y manipulación segura y eficiente de componentes pesados ​​(como losas de hormigón prefabricado, vigas, muros, equipos industriales, etc.). Proporciona una interfaz estandarizada que permite la conexión rápida de grúas o eslingas y la transferencia uniforme de cargas, y es un componente fundamental en la construcción modular moderna y la elevación industrial.

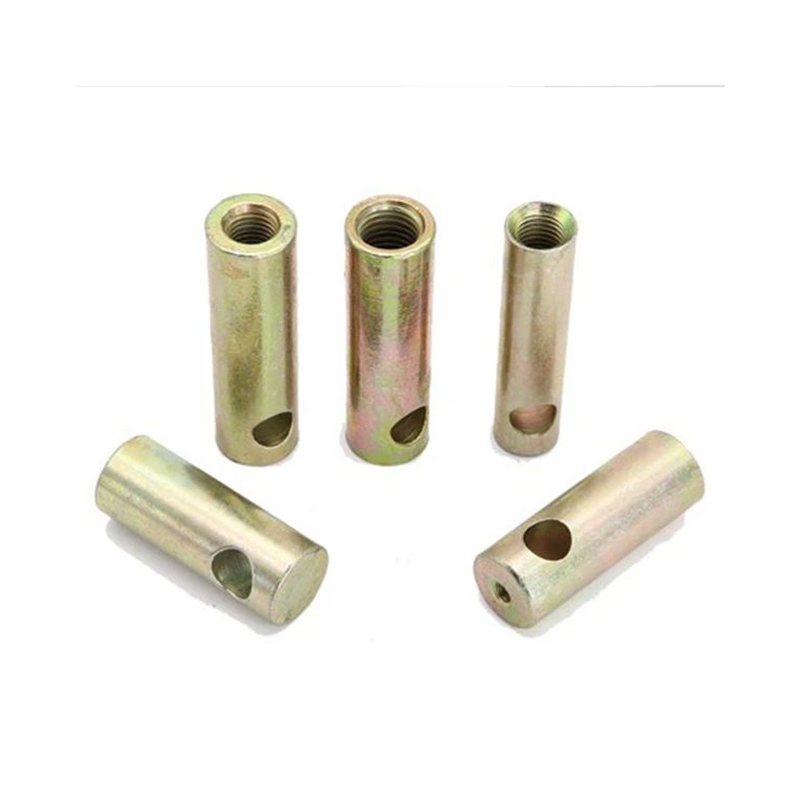

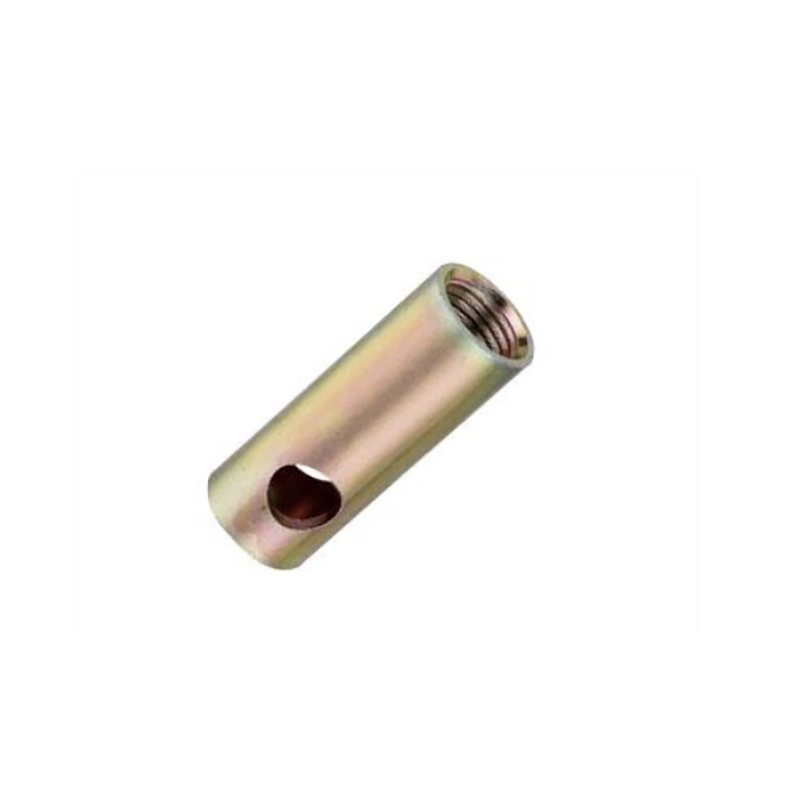

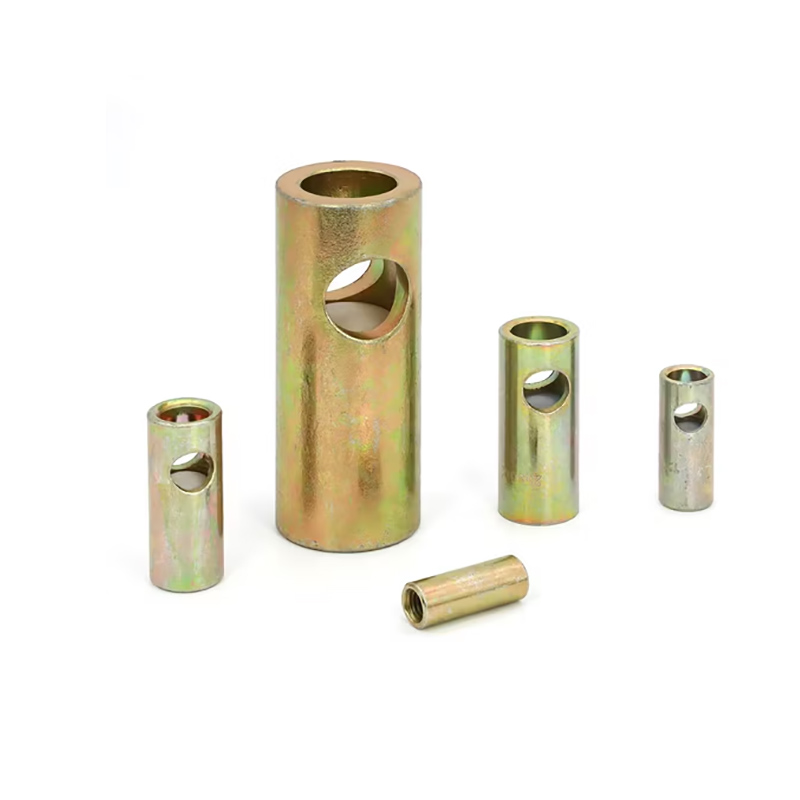

El sistema consta de un casquillo de elevación empotrado, perforado lateralmente debajo de la parte roscada para alojar una barra de refuerzo que se fija al refuerzo principal, proporcionando así un punto de anclaje seguro y fiable. Están disponibles en acero inoxidable y acero galvanizado para mayor protección contra la corrosión. Cada casquillo puede suministrarse con dos insertos de plástico. El superior (opcional) evita la entrada de suciedad en la rosca, mientras que el inferior (estándar) impide la entrada de hormigón durante el proceso de vertido.

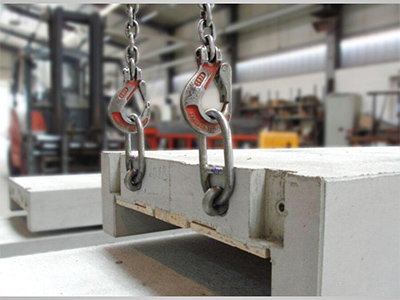

Los anclajes de elevación se utilizan ampliamente en la construcción con hormigón prefabricado, por ejemplo, para elevar vigas, muros, losas de piso, etc.

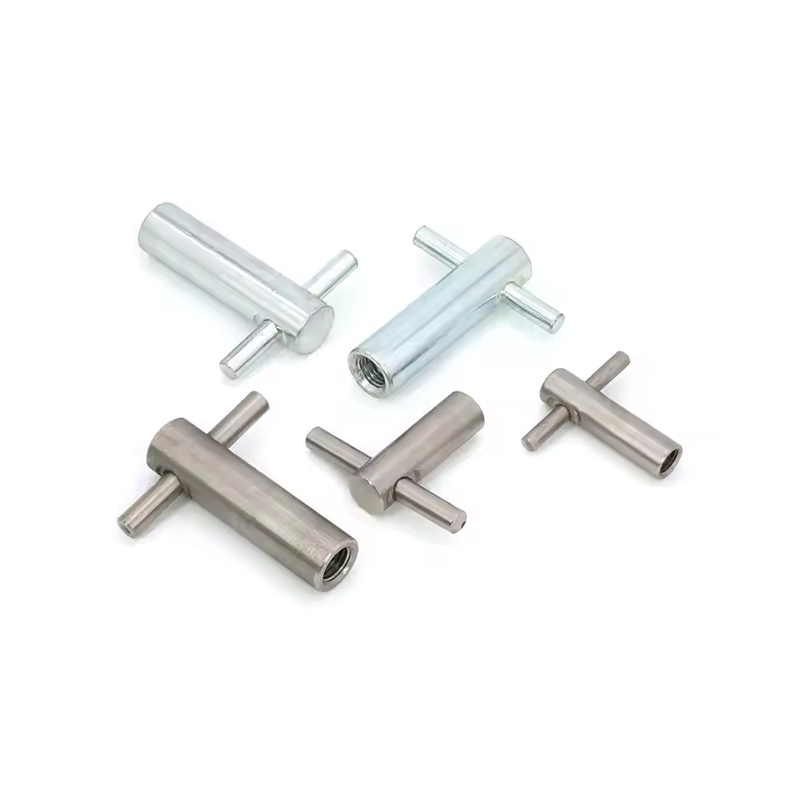

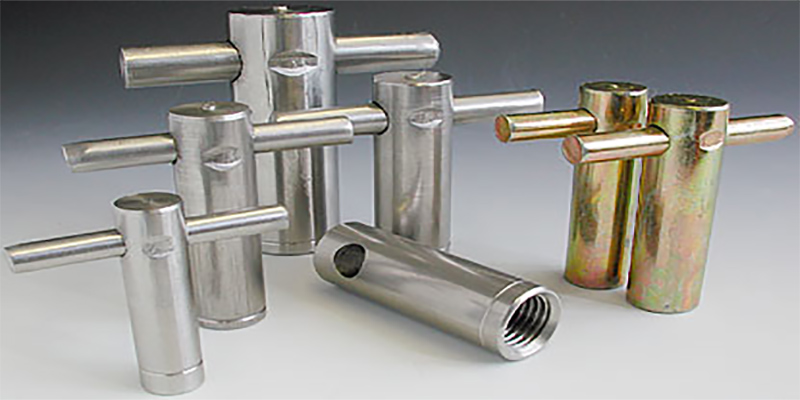

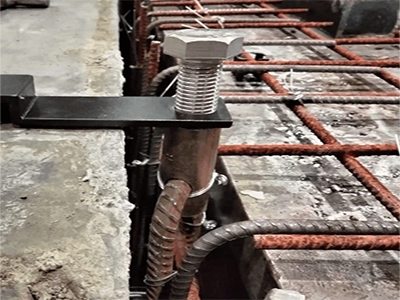

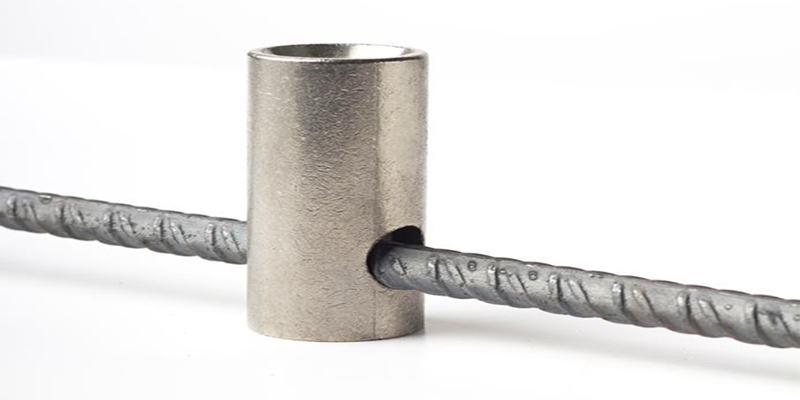

Se debe insertar una barra de refuerzo a través del orificio transversal para transferir la carga al hormigón. Para distribuir las fuerzas en el hormigón, se debe insertar una barra de refuerzo doblada de BST 500 s a través del orificio transversal de los soportes de elevación. La barra de refuerzo puede estar extendida o tener lados paralelos.

Para garantizar la transmisión de fuerza local en el hormigón, debe respetarse una determinada distancia al borde; por razones de seguridad, el espesor del panel no debe ser inferior a un mínimo determinado.

Dimensiones y cargas de trabajo seguras con una resistencia del hormigón de 15 N/mm².

Característica del enchufe de elevación

-Disponible en acero al carbono galvanizado de alta calidad o acero inoxidable.
-Disponible con rosca Rd o rosca métrica bajo pedido especial.

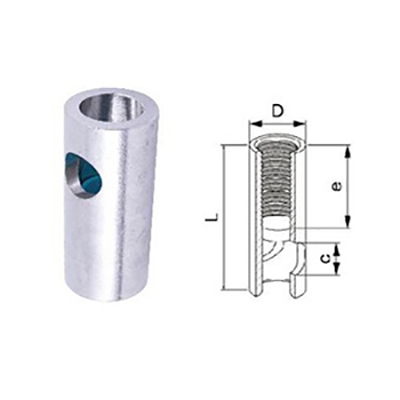

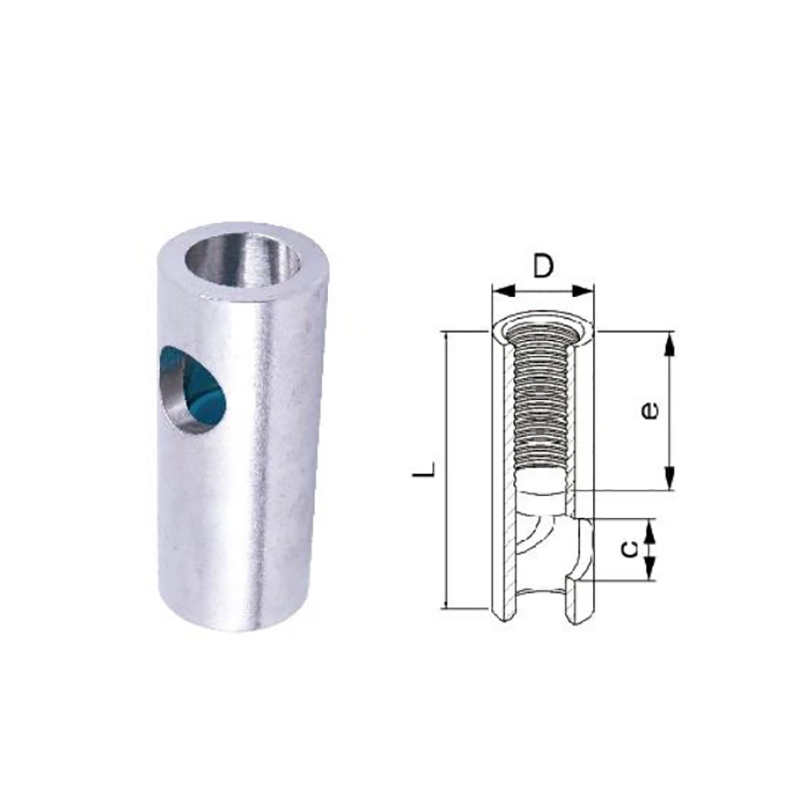

Especificación de la manga de elevación

Código	Tamaño	SWL	Dimensiones (mm)
		KGS	L	E	D	C
LSC300112040	Ronda 12	500	40	22	16	8
LSC300116054	Ronda 16	1200	54	27	21	13
LSC300120069	Rd20	2000	69	35	27	15.5
LSC300124078	Ronda 24	2500	78	43	31	18
LSC300130103	Rd30	4000	103	56	40	21
LSC300136125	Rd36	6300	125	68	48	26.5
LSC300136145	Rd42	8000	145	80	54	32
LSC300152195	Rd52	12500	195	97	68	40
Se pueden solicitar otras longitudes y medidas de rosca diferentes.
Acero inoxidable 304(A2)/316(A4) disponible bajo pedido.
La fábrica de seguridad tiene una proporción de 3:1.

Usos principales

Elevación de elementos prefabricados de hormigón: integrados en paneles de pared, escaleras, tuberías y otros componentes como puntos de elevación estandarizados.

Instalación de estructuras de acero: soldadas o atornilladas a vigas y columnas de acero para el izado de equipos.

Manipulación de equipos industriales: integrada en la base de la maquinaria pesada para facilitar su transporte e instalación.

¿Por qué elegirnos?

Como proveedor confiable de China, hemos atendido a numerosos clientes en todo el mundo.
Hemos estado trabajando con nuestros clientes durante quince años. Prometemos solemnemente que nuestros productos tienen
las siguientes ventajas:
Rápido, seguro y eficiente. Sistema universal para la producción de hormigón prefabricado;
Adecuado para todos los robots de encofrado actuales o para manipulación manual;
Ahorro de costes en la retirada del encofrado. Disponemos de varias alturas y longitudes según sus necesidades.
