En la producción tradicional de hormigón prefabricado, la fijación del encofrado se ha basado tradicionalmente en soldadura, pernos o abrazaderas mecánicas. Estos métodos no solo consumen mucho tiempo y mano de obra, sino que también dañan la superficie de los costosos moldes de acero. La llegada del encofrado magnético ha transformado por completo este panorama.

Sistemas de encofrado magnético Utilizan la potente atracción de los imanes permanentes de neodimio-hierro-boro (NdFeB). Gracias a un diseño preciso del circuito magnético, fijan firmemente el encofrado a la mesa de moldeo de acero. El componente principal —el imán de encofrado o sistema de encofrado magnético— se ha convertido en un elemento clave para mejorar la eficiencia de la producción en las modernas plantas de prefabricados.

Componentes básicos y principio de funcionamiento de las plantillas magnéticas

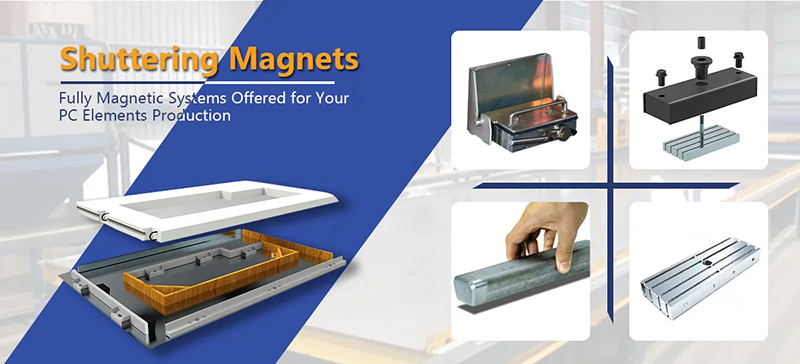

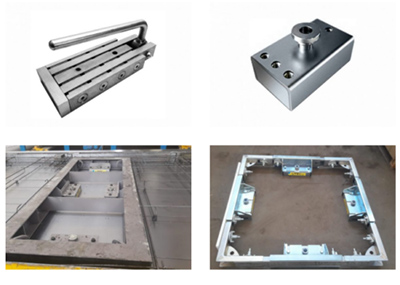

1. Caja magnética de obturador—La caja magnética es la unidad de fijación magnética más común. Consta de las siguientes partes:

Principio de funcionamiento: Al pulsar el botón, el núcleo magnético y la base de acero forman un circuito magnético cerrado, generando una fuerza de atracción vertical (de 450 kg a 3100 kg, según el modelo). Al accionar una palanca especial para levantar el botón, se interrumpe el circuito magnético, lo que permite mover la caja magnética con facilidad.

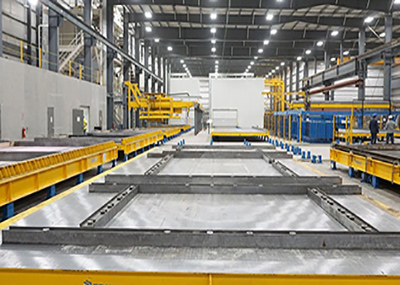

2. Sistema de encofrado lateral magnético——Para líneas de producción estandarizadas, el encofrado lateral magnético integra la caja magnética dentro de un perfil de acero en forma de U o rectangular para formar un encofrado lateral magnético integrado:

- Encofrado lateral magnético U60: adecuado para losas compuestas y producción de doble pared. La caja magnética está integrada en un canal de acero y se sujeta a la mesa del molde mediante atracción magnética.

- Encofrado lateral de altura regulable: se adapta a espesores de componentes de 60 mm a 400 mm cambiando el adaptador.

- Encofrado lateral magnético de tira larga: disponible en longitudes de 1 m, 2 m, 3 m o incluso 3,9 m, con 2 o 3 núcleos magnéticos. Ideal para encofrados de muros de gran superficie.

Proceso completo de elaboración y producción de plantillas magnéticas

Fase uno: Diseño de circuitos magnéticos y optimización de la simulación.

La principal ventaja competitiva de las plantillas magnéticas reside en la precisión del diseño del circuito magnético. Los fabricantes deben realizar simulaciones del campo magnético utilizando software profesional:

1. Modelado del circuito magnético: determinar el tamaño del núcleo, la disposición de los polos, el espesor de la carcasa de acero y la distribución de la densidad de flujo.

2. Cálculo de la fuerza de atracción: Calcule el volumen del núcleo y la dirección de magnetización necesarios en función de la fuerza de atracción objetivo (por ejemplo, 2100 kg).

3. Control de fugas: Optimizar la carcasa de acero para concentrar el flujo magnético en la superficie de trabajo inferior y reducir las fugas laterales.

4. Factor de seguridad: Diseñe la fuerza de atracción para que sea de 2 a 3 veces la carga de trabajo real, teniendo en cuenta las cargas dinámicas de las mesas vibratorias.

Fase dos: Mecanizado de piezas de precisión

(1) Preparación del núcleo de NdFeB

- Selección de materiales: utilizar neodimio-hierro-boro sinterizado de grado N35–N52, con remanencia de 1,17–1,48 T y coercitividad ≥12 kOe.

- Proceso de corte: corte por hilo o corte con rueda de diamante para lograr una precisión dimensional de ±0,05 mm.

- Magnetización: Saturar los imanes en la dirección axial mediante un magnetizador de pulsos para establecer un campo magnético estable.

- Tratamiento superficial: triple recubrimiento de níquel-cobre-níquel o recubrimiento epoxi para prevenir la oxidación y la corrosión.

(2) Fabricación de viviendas de acero

- Material: acero al carbono Q235 o acero inoxidable 304, que equilibra la resistencia y la prevención de la corrosión.

- Mecanizado CNC: Fresado, taladrado y roscado realizados en un centro de mecanizado CNC.

- Diseño de blindaje magnético: el espesor de la carcasa suele ser de 8 a 12 mm, lo que proporciona resistencia estructural y un blindaje magnético eficaz.

- Tratamiento de superficie: ennegrecimiento, galvanizado o recubrimiento en polvo para prolongar la vida útil.

(3) Mecanizado del mecanismo de conmutación

- Conjunto de botones: de acero inoxidable o plástico de ingeniería, con un recorrido previsto de 8 a 12 mm.

- Riel con núcleo magnético: mecanizado con precisión para garantizar un movimiento suave sin atascos.

- Mecanismo de bloqueo: incluye un tope mecánico para evitar la desmagnetización accidental debida a vibraciones.

Fase tres: Ensamblaje del sistema de circuitos magnéticos

Este es el paso fundamental en la fabricación de plantillas magnéticas y debe llevarse a cabo en un taller magnéticamente limpio (libre de campos externos intensos):

1. Incrustaciones del núcleo magnético: Instale los bloques magnetizados de NdFeB en los rieles deslizantes según la polaridad indicada. La disposición (polos iguales que se repelen, polos opuestos que se atraen) debe seguir estrictamente los planos.

2. Depuración del circuito magnético: antes de instalar la carcasa exterior, pruebe la curva de cambio del campo magnético durante el deslizamiento del núcleo para garantizar una conmutación de encendido/apagado precisa.

3. Encapsulado de la carcasa exterior: Instale el conjunto del núcleo magnético dentro de la carcasa de acero y séllelo con pernos o soldadura.

4. Prueba de fuerza magnética: Mida la fuerza de extracción vertical utilizando un dinamómetro estándar. Por ejemplo, una caja magnética de 2100 kg debe alcanzar ≥2100 kgf (aproximadamente 20,6 kN).

5. Verificación del interruptor: Realice más de 50 operaciones consecutivas para comprobar el rebote del botón y la fiabilidad de la conmutación del circuito magnético.

Fase cuatro: Integración de adaptadores y accesorios

La flexibilidad de las plantillas magnéticas se refleja en su completo sistema de adaptadores:

- Adaptador de esquina de acero: se conecta a molduras de borde en forma de L para áreas de esquina.

- Conector para encofrados de madera: Fija los encofrados de madera con pernos; adecuado para componentes de forma irregular.

- Abrazadera para perfiles de acero: Sujeta rápidamente los moldes laterales estándar de perfiles de acero.

- Tornillo de ajuste: Permite ajustar con precisión la altura y el nivel de las molduras laterales con una exactitud de ±1 mm.

Fase cinco: Inspección y certificación de calidad

Cada lote de plantillas magnéticas debe someterse a pruebas rigurosas:

Fase seis: Embalaje de protección y entrega

- Embalaje desmagnetizante: utilice cajas de hierro o materiales de blindaje magnético para evitar que el producto atraiga residuos metálicos durante el transporte.

- Identificación y trazabilidad: Grabe con láser el número de modelo, el número de lote y la temperatura máxima de funcionamiento (normalmente ≤80 °C).

- Accesorios incluidos: Cada envío incluye una palanca, un manual de usuario y una guía de mantenimiento.

Ventajas técnicas de las plantillas magnéticas

1. Revolución en la eficiencia: la instalación es un 70 % más rápida que la fijación con pernos tradicional, lo que reduce considerablemente el tiempo de producción de los moldes.

2. Protección de la mesa del molde: sin soldadura ni perforación, prolonga la vida útil de las mesas de molde de acero entre 3 y 5 años.

3. Flexibilidad y versatilidad: El mismo sistema de cajas magnéticas se adapta a componentes de diferentes tamaños y formas.

4. Garantía de precisión: la sujeción magnética perfecta mantiene las desviaciones dimensionales de los componentes dentro de ±2 mm.

5. Seguridad y protección del medio ambiente: Elimina los humos y chispas de la soldadura, mejorando el ambiente del taller.

Puntos de mantenimiento y conceptos erróneos comunes

Mantenimiento diario

Limpieza: Después de cada uso, retire los residuos de hormigón de la superficie del núcleo magnético con un cepillo seco. No utilice agua ni limpiadores líquidos, ya que la humedad oxidará el núcleo magnético y dañará permanentemente su magnetismo.

- Almacenamiento: Mantener en un lugar seco y ventilado, alejado de ambientes de alta temperatura (>80 °C) que pueden degradar el rendimiento magnético.

- Inspección periódica: compruebe la fuerza de atracción mensualmente. Si la disminución supera el 15 %, devuelva el dispositivo a la fábrica para su remagnetización o sustitución del núcleo.

Conceptos erróneos comunes

❌ Mito 1: Cuanto más fuerte sea la caja magnética, mejor.

✅ Respuesta correcta: Elija el modelo adecuado según la altura del componente y el método de vibración. Una fuerza excesiva dificulta la manipulación y puede dañar las mesas de moldeo delgadas.

❌ Mito 2: Las cajas magnéticas pueden reemplazar todas las conexiones mecánicas.

✅ Respuesta correcta: Para componentes muy altos (>3 m) o entornos de vibración extrema, siguen siendo necesarias algunas sujeciones mecánicas.

❌ Mito 3: Las cajas magnéticas no requieren mantenimiento de forma permanente.

✅ Respuesta correcta: Aunque los imanes de NdFeB tienen una vida útil teórica de décadas, las piezas mecánicas (botones, resortes) requieren lubricación y mantenimiento regulares.

Por fin, la aparición de los encofrados magnéticos para hormigón prefabricado supone una innovación trascendental en la industrialización de la construcción: un verdadero paso de la soldadura al magnetismo. Desde el diseño preciso de los circuitos magnéticos y los rigurosos procesos de montaje hasta su práctica aplicación en obra, cada paso refleja la precisión propia de la fabricación moderna.

Cuando una caja magnética se fija firmemente a la mesa de moldeo de acero, no solo mantiene el encofrado lateral en su lugar, sino que también refleja los valores fundamentales de la construcción industrializada: eficiencia, precisión, funcionamiento sin daños y reutilización. Detrás de esa acción aparentemente sencilla de "presionar y hacer palanca" se esconde una perfecta fusión de ciencia de los materiales, ingeniería magnética y excelencia en la fabricación.
