En el proceso de fabricación de prefabricados de hormigón, el método de fijación del encofrado es uno de los factores clave que afectan la eficiencia de la producción, el coste y la calidad del producto. Con el desarrollo de la tecnología, los sistemas magnéticos se han convertido gradualmente en un método emergente de fijación de encofrados, lo que ha supuesto muchos cambios significativos en comparación con las grapas de encofrado tradicionales.

01 Diferencias fundamentales en los principios técnicos

La aplicación de sistemas magnéticos y grapas de encofrado tradicionales en plantas de prefabricados se refleja principalmente en sus principios de funcionamiento fundamentalmente diferentes.

Las abrazaderas de encofrado tradicionales suelen utilizar fijaciones mecánicas, como tornillos, pernos y abrazaderas, que aplican presión física al molde para lograr la fijación. Este método requiere perforar o soldar previamente el encofrado y la plataforma, y ​​cada punto de conexión requiere fijaciones individuales y operación manual.

Los sistemas magnéticos, por otro lado, se basan en la gran fuerza de atracción de los imanes permanentes. El campo magnético generado por imanes de neodimio de alto rendimiento une firmemente el encofrado a la plataforma de acero.

El principio de funcionamiento de los sistemas magnéticos es sencillo. Estos dispositivos contienen imanes permanentes de alto rendimiento. Una caja de control magnético potencia y aísla la fuerza magnética de los bloques magnéticos internos, manteniéndolos en estado activo o inactivo. Cuando la caja magnética está activa, la superficie de sujeción en la parte inferior del bloque magnético se adhiere firmemente a la plataforma de producción de hormigón prefabricado, proporcionando una sujeción segura.

Al levantar el bloque magnético con una palanca, la mayor parte de la fuerza magnética queda protegida por la caja de control magnética, lo que reduce significativamente la fuerza magnética inferior y permite retirarla fácilmente de la plataforma manualmente. Esta tecnología evita la dependencia de fuentes de energía externas y funciona completamente basándose en las propiedades físicas de los propios imanes.

02 Análisis comparativo de eficiencia y costo

En la producción de componentes prefabricados, el tiempo es oro. La diferencia de eficiencia y coste entre los sistemas magnéticos y las abrazaderas tradicionales determina directamente la rentabilidad del proyecto.

Las abrazaderas tradicionales requieren taladrar, instalar tornillos y apretar pernos uno por uno. Este proceso no solo requiere mucho tiempo, sino que también es propenso a errores. Por ejemplo, en los moldes de componentes prefabricados de escaleras, las conexiones laterales tradicionales requieren la fijación de tornillos superiores y la colocación de pasadores inferiores, lo que complica la operación.

Los sistemas magnéticos mejoran significativamente la velocidad de instalación. Datos del sector demuestran que el uso de sistemas magnéticos puede reducir el tiempo de instalación de plantillas en más de un 70 %. Un simple interruptor de caja magnética puede fijar de forma instantánea y firme todo el molde lateral, eliminando la necesidad de ajustar cada fijación individualmente.

Desde una perspectiva de costos, si bien las abrazaderas de plantilla tradicionales requieren una inversión inicial menor, sus costos operativos a largo plazo son mayores. Las fijaciones mecánicas se dañan fácilmente y requieren reemplazo regular; la perforación y la soldadura pueden causar daños permanentes a la plataforma del molde, acortando su vida útil; y los costos de mano de obra se mantienen constantemente altos.

Por el contrario, si bien los sistemas magnéticos requieren una mayor inversión inicial, ofrecen importantes ventajas en términos de costo. Una vez instalado, el dispositivo magnético puede reutilizarse miles de veces, superando con creces la vida útil de las abrazaderas tradicionales. Al no requerir perforación ni soldadura, el encofrado y la mesa del molde permanecen intactos, lo que reduce significativamente los costos de mantenimiento.

El imán del hormigón prefabricado Puede soportar un peso de 2100 kg, lo que lo hace extremadamente ligero y apto para su uso en plantas de prefabricados de hormigón. Es fácilmente accesible con grúa. Esta gran capacidad de carga le permite satisfacer las necesidades de producción de la gran mayoría de componentes prefabricados.

03 Comparación de datos clave de rendimiento

La siguiente tabla ilustra las diferencias de rendimiento entre el sistema magnético y las abrazaderas de plantilla tradicionales desde múltiples perspectivas:

Los datos muestran que los sistemas magnéticos tienen ventajas significativas en términos de eficiencia, durabilidad y adaptabilidad, especialmente en entornos de producción de líneas de montaje donde se requiere desmontaje y montaje frecuente de plantillas.

04 Calidad y precisión mejoradas

La calidad de los componentes prefabricados influye directamente en la seguridad y durabilidad de los edificios. En este sentido, el sistema magnético demuestra sus ventajas únicas.

Las abrazaderas tradicionales, que dependen del apriete manual, tienden a presentar una fuerza de apriete inconsistente, lo que provoca deformaciones o desplazamientos del encofrado, lo que a su vez afecta la precisión dimensional de los componentes de hormigón. Esto es especialmente cierto durante las operaciones con mesas vibratorias, donde las abrazaderas tradicionales son propensas a aflojarse y a desplazarse el encofrado.

Sin embargo, el sistema magnético proporciona una fuerza de sujeción continua y uniforme mediante puntos magnéticos distribuidos uniformemente. Por ejemplo, el Caja magnética LSC-2100 tiene una fuerza de extracción vertical superior a 2100 kg y su atracción uniforme garantiza que el encofrado no se mueva durante la producción.

El sistema magnético también mejora significativamente la precisión de reajuste del encofrado. Al no requerir realineación, el encofrado puede reajusterse con precisión después de cada montaje y desmontaje, lo que mejora considerablemente la consistencia dimensional de los componentes durante la producción en masa. Esto es crucial para los edificios prefabricados, ya que la precisión dimensional de los componentes determina directamente la eficiencia de la instalación en obra y la calidad general del edificio.

05 Escenarios de aplicación y tipos de sistemas

Los sistemas magnéticos se utilizan ampliamente en plantas de prefabricados y cubren diversos escenarios de producción de componentes, desde los más simples hasta los más complejos.

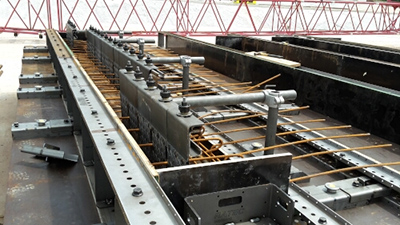

La aplicación más básica es la fijación lateral del molde. El molde lateral se fija firmemente a la mesa del molde mediante cajas magnéticas; esta es la aplicación más común. Dependiendo de si la mesa del molde es fija o vibratoria, y de la altura del molde (espesor del componente), se pueden seleccionar diferentes cajas magnéticas con diferentes potencias de succión y tamaños.

Por ejemplo, para producir losas compuestas en una mesa de moldeo fija, se selecciona una caja magnética con una potencia de succión de 600 a 1000 kg, mientras que para producir losas compuestas en una mesa de moldeo vibratoria se requiere una caja magnética con una potencia de succión de 1000 kg. Para producir paneles de pared, se necesitan cajas magnéticas con una potencia de succión de 1350 o 1800 kg.

Los moldes laterales magnéticos ofrecen una solución más integrada. Este tipo de molde integra el sistema de ventosas magnéticas directamente en el molde de acero, creando un diseño integrado. Dado que el sistema de ventosas se ubica dentro de la ranura del molde de acero, los residuos de hormigón u otros contaminantes no dañarán todo el sistema del molde.

Fijación magnética de componentes integrados Las bases son otra aplicación importante. Al producir componentes prefabricados de hormigón, es necesario dejar varios orificios para interruptores y tuberías, así como preincrustar diversos manguitos de conexión o elevación. Se utilizan bases magnéticas para la fijación, lo que no daña la plataforma, evita que las piezas empotradas se deslicen y garantiza una fijación segura.

Además, existen herramientas especializadas como tiras de biselado magnético Se utilizan para crear biseles precisos en los bordes de componentes prefabricados de hormigón. Estas tiras de biselado magnéticas de caucho son más ligeras que las de hierro y, además, ofrecen cierta flexibilidad, lo que facilita enormemente su uso en la producción.

06. Consideraciones duales para la seguridad y el medio ambiente

La seguridad es siempre primordial en la industria de la construcción. Los sistemas magnéticos ofrecen mejoras significativas en este aspecto.

Las abrazaderas de encofrado tradicionales requieren el uso de herramientas eléctricas y soldadura, lo que supone un alto riesgo de lesiones para los trabajadores. Los sistemas magnéticos reducen drásticamente estos riesgos, eliminando la necesidad de taladrar y soldar, reduciendo el uso de herramientas pesadas y eliminando las chispas y los residuos metálicos proyectados durante la operación.

Especialmente en operaciones de líneas de montaje que requieren frecuentes ajustes del encofrado, los métodos tradicionales pueden requerir grúas aéreas para la instalación y el desmontaje, mientras que los sistemas magnéticos permiten que la mayoría de las tareas se completen manualmente, lo que reduce los riesgos de seguridad asociados con los equipos grandes.

Desde una perspectiva ambiental, los sistemas magnéticos también son más ventajosos. Las abrazaderas tradicionales generan cantidades significativas de residuos metálicos y gases de escape durante su uso, mientras que los sistemas magnéticos prácticamente no producen contaminantes.

Además, la posibilidad de reutilizarlos miles de veces reduce considerablemente el consumo de materiales y la generación de residuos. La naturaleza reutilizable de los sistemas magnéticos los convierte en una opción tecnológica de construcción más sostenible.

Preguntas frecuentes

P: ¿Qué tan fuerte es la fuerza de atracción de un sistema magnético prefabricado?

R: Los sistemas magnéticos prefabricados proporcionan una fuerza de atracción fiable, que suele oscilar entre 500 kg y más de 1800 kg por unidad, según el tamaño y el diseño. Están cuidadosamente diseñados para soportar la presión del hormigón nuevo y garantizar una alineación precisa del encofrado.

P: ¿Es seguro utilizar un sistema de encofrado magnético cerca de moldes de acero?

R: ¡Sí! Estos sistemas están diseñados específicamente para moldes de acero. Los imanes proporcionan una fuerte fuerza de sujeción sin dañar el molde, y su diseño garantiza una distribución uniforme de la fuerza de atracción, evitando la deformación.

P: ¿Puedo agregar imanes a mi sistema de encofrado existente?

R: Por supuesto. Muchos sistemas magnéticos son compatibles con los moldes existentes. La modernización suele requerir solo pequeños ajustes y puede mejorar significativamente la eficiencia sin necesidad de reemplazar equipos importantes.

P: ¿Cuáles son los requisitos de mantenimiento de los imanes prefabricados?

R: Los sistemas magnéticos tienen bajos costos de mantenimiento. La limpieza regular para eliminar residuos de concreto y las revisiones periódicas para detectar desgaste o corrosión en la superficie garantizan un rendimiento y una seguridad a largo plazo.

P: ¿Los sistemas de encofrado magnético son adecuados para todo tipo de hormigón?

R: El encofrado magnético es adecuado para la mayoría de las mezclas de hormigón, incluyendo hormigón de alta resistencia, hormigón ligero y hormigón prefabricado. Sin embargo, para mezclas de hormigón con partículas muy gruesas o alto contenido de fibra, puede ser necesaria una colocación cuidadosa para asegurar un contacto uniforme y una fijación segura.
