Las barras de acero de refuerzo, consideradas el "esqueleto" de un edificio, influyen directamente en la seguridad, durabilidad y estabilidad de las estructuras de hormigón debido a la calidad de su unión. Incluso una negligencia aparentemente insignificante en la unión puede generar problemas estructurales futuros. Para los jefes de proyecto, supervisores técnicos y trabajadores de primera línea, dominar los principios básicos de la unión del acero de refuerzo y evitar errores comunes es fundamental para garantizar la calidad del proyecto. Este artículo analizará los errores típicos en las operaciones de unión del acero de refuerzo y proporcionará métodos prácticos de prevención y optimización para ayudarle a construir una estructura sólida como una roca.

I. Área de error principal: Posicionamiento y espaciado no controlados

Manifestaciones de error:

* Espaciado desigual del refuerzo: Un refuerzo demasiado denso dificulta el vertido del hormigón, lo que fácilmente provoca la formación de huecos y poros; un refuerzo demasiado escaso no puede soportar eficazmente las cargas, lo que provoca fisuras.

* Desalineación de las barras de refuerzo principales: Las barras de refuerzo principales en vigas, columnas y losas no están colocadas en las posiciones correctas según lo requerido en los planos, lo que afecta en gran medida la resistencia a la flexión y a la compresión de los componentes.

Consecuencias: Reducción de la capacidad de carga estructural, incapacidad para garantizar la resistencia de diseño y graves riesgos para la seguridad.

Soluciones optimizadas:

1. Utilice dispositivos de espaciado estandarizados: Antes de atar, prefabrique calibradores o barras de posicionamiento con el mismo espaciado que el diseño. Durante el atado, utilícelos como regla para asegurar el posicionamiento preciso de cada barra de refuerzo.

2. Fabricación y fijación de marcos de posicionamiento de refuerzo: Para componentes como vigas y columnas, se pueden soldar marcos de posicionamiento simples fuera de la obra antes de colocar las barras de refuerzo principales dentro de los marcos para su fijación, evitando así que las barras de refuerzo se desplacen durante la construcción.

3. Reforzar la inspección y aceptación del proceso: Antes del vertido del hormigón, se debe utilizar una cinta métrica para comprobar el espaciado de las barras de refuerzo y el espesor de la capa protectora en cada área para garantizar que cumplen los requisitos de diseño.

II. El "asesino oculto" de las juntas solapadas y los anclajes

Manifestaciones de error:

* Longitud de solape insuficiente: Para ahorrar material, la longitud de solape de las barras de refuerzo se acorta arbitrariamente.

* Ubicación incorrecta del solape: El solape se realiza en puntos de máxima tensión (como los extremos de las vigas o las partes superiores de las columnas), o la relación de solape dentro de la misma sección transversal excede el estándar.

* Longitud de anclaje insuficiente: La barra de refuerzo no se extiende lo suficiente dentro del soporte, lo que impide la transferencia efectiva de la tensión.

Consecuencias: La barra de refuerzo no puede transferir eficazmente la tensión, creando puntos débiles en la estructura, lo que la hace altamente susceptible a fallar en los puntos de solape/anclaje.

Soluciones optimizadas:

1. Siga estrictamente los planos y memorice las especificaciones: Antes de la construcción, los técnicos deben proporcionar instrucciones detalladas al equipo de trabajo, definiendo claramente las longitudes de solape y anclaje para las barras de refuerzo de diferentes diámetros y en diferentes ubicaciones. Los datos clave deben recopilarse en tablas sencillas y colocarse en la obra.

2. Utilice códigos de color: Marque los extremos de las barras de refuerzo con diferentes longitudes de solape utilizando distintos colores de pintura para facilitar la identificación e inspección por parte de los operarios. 3. Utilice conexiones mecánicas o soldadura: Al conectar componentes importantes o barras de acero de gran diámetro, se debe dar prioridad a los métodos de conexión mecánica, como los manguitos roscados rectos. Estos métodos proporcionan una mayor fiabilidad en la conexión y evitan errores en las juntas de solape.

3. Utilice conexiones mecánicas o soldadura: Al conectar componentes importantes o barras de acero de gran diámetro, se debe dar prioridad a los métodos de conexión mecánica, como los manguitos roscados rectos, ya que proporcionan una calidad de conexión más fiable y pueden evitar errores en las juntas solapadas.

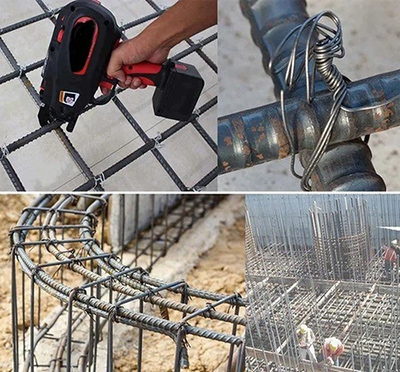

III. Seguridad de la unión: Más que un simple "atado"

Manifestaciones incorrectas:

* Puntos de anclaje insuficientes o faltantes: Especialmente en las esquinas de las intersecciones de las barras de refuerzo.

* Dirección de torsión arbitraria del alambre de amarre: Los extremos de los alambres de amarre no se doblan hacia adentro, hacia el concreto, sino hacia afuera, lo que los hace propensos a la oxidación y a la creación de canales de filtración.

* Alambres de amarre sueltos: Las barras de refuerzo se desplazan fácilmente bajo el tránsito peatonal o el impacto del hormigón.

Consecuencias: Integridad general deficiente de la jaula de refuerzo, incapacidad para trabajar en conjunto de manera efectiva y pérdida de la capacidad de carga general prevista en el diseño.

Soluciones optimizadas:

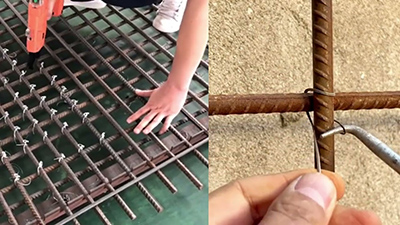

1. Siga el método de unión en forma de ocho: Para mallas de barras de refuerzo bidireccionales, asegúrese de que cada intersección esté unida de forma segura.

2. Estandarizar la orientación del alambre de amarre: Especificar claramente y doblar los extremos de los alambres de amarre hacia el interior del hormigón. Este paso es crucial, ya que refleja los detalles constructivos y la calidad.

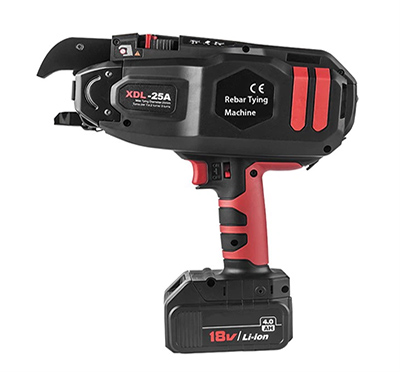

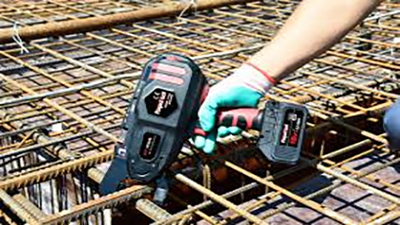

3. Utilice herramientas de encuadernación específicas: El uso de pistolas o alicates de encuadernación de alta calidad no solo mejora la eficiencia, sino que también garantiza una encuadernación firme y segura. Realice una prueba de ajuste y verifique manualmente la seguridad de los puntos clave.

IV. Grosor de la capa protectora: La "prenda exterior dorada" de la estructura

Errores:

* Falta de uso o uso incorrecto de los espaciadores: Los espaciadores se aplastan debido a una resistencia insuficiente, se colocan demasiado separados o incluso se reemplazan directamente con piedra triturada.

* Colocación incorrecta de los espaciadores: Los espaciadores para el refuerzo inferior de vigas y losas se pisan y se retiran, lo que provoca que el refuerzo se adhiera al encofrado.

Consecuencias: Una capa protectora insuficiente provoca una fácil corrosión del refuerzo, reduciendo significativamente su durabilidad; una capa protectora excesiva reduce la altura efectiva del componente, disminuyendo su capacidad de carga.

Soluciones optimizadas:

1. Utilice espaciadores específicos de alta resistencia: utilice espaciadores de mortero de cemento personalizados, espaciadores de plástico con clip o espaciadores tipo cubo con la misma o mayor resistencia que la resistencia de diseño del hormigón.

2. Asegurar la correcta colocación de los espaciadores: La separación entre espaciadores debe ser de 0,8 a 1 metro, con la densificación adecuada bajo el refuerzo sometido a tensión. Tras el fraguado, una persona designada deberá verificar que no falten espaciadores y que estos se encuentren en buen estado.

3. Promover el uso de estribosPara la capa superior de barras de acero en las losas de piso, se deben utilizar estribos continuos como soporte para asegurar que no se hundan durante el proceso de vertido.

Para evitar sistemáticamente los errores mencionados anteriormente, se deben seguir los siguientes procesos básicos:

1. Control previo a la construcción (preparación): Diseño detallado e información técnica – Comprender a fondo los planos, exponer detalles complejos y proporcionar información visual y operativa a todos los trabajadores.

2. Control en construcción (ejecución): Operaciones estandarizadas e inspección de procesos – Promover el uso de abrazaderas de posicionamiento, espaciadores de alta resistencia y otras herramientas; los trabajadores de la construcción y los inspectores de calidad deben supervisar e inspeccionar para identificar y corregir rápidamente los problemas.

3. Control posterior a la construcción (aceptación): Sistema estricto de tres inspecciones: autoinpección del equipo, inspección de entrega entre procesos e inspección dirigida por un inspector de calidad; completar la aceptación de todos los trabajos de barras de refuerzo ocultas antes del vertido del hormigón.

Recuerda: Un atado de barras de refuerzo de alta calidad no solo refleja habilidad técnica, sino también responsabilidad. Cada operación estandarizada contribuye a la seguridad del edificio. Empezando por los detalles y optimizando los procesos, construyamos juntos un futuro más seguro y sólido.
